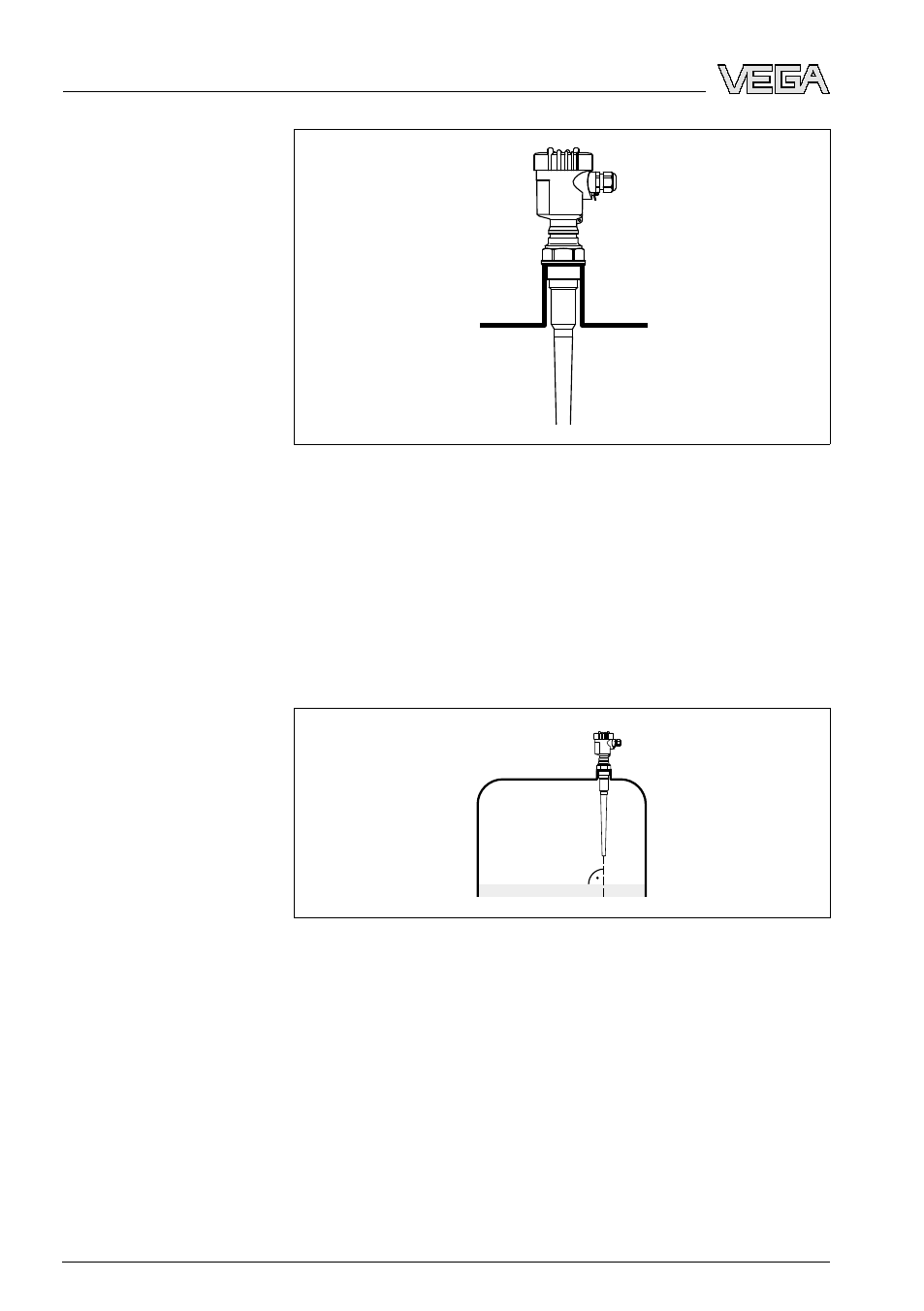

Рис. 8: Рекомендуемая высота монтажного патрубка
Если монтажный патрубок имеет очень большой диаметр, то
коническая часть антенны может немного заходить в патрубок.
Для стандартной версии VEGAPULS 65 применимо следующее
практическое правило: диаметр патрубка соответствует макси-
мальной высоте патрубка.
Для обеспечения оптимальных условий измерения на жидкостях
датчик необходимо устанавливать вертикально по отношению к
поверхности продукта.
Рис. 9: Ориентация датчика на жидкостях
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхо-сигналы,
которые накладываются на полезный эхо-сигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, необходимо
создать память ложных эхо-сигналов.
Ориентация датчика
Конструкции в емко-
сти
