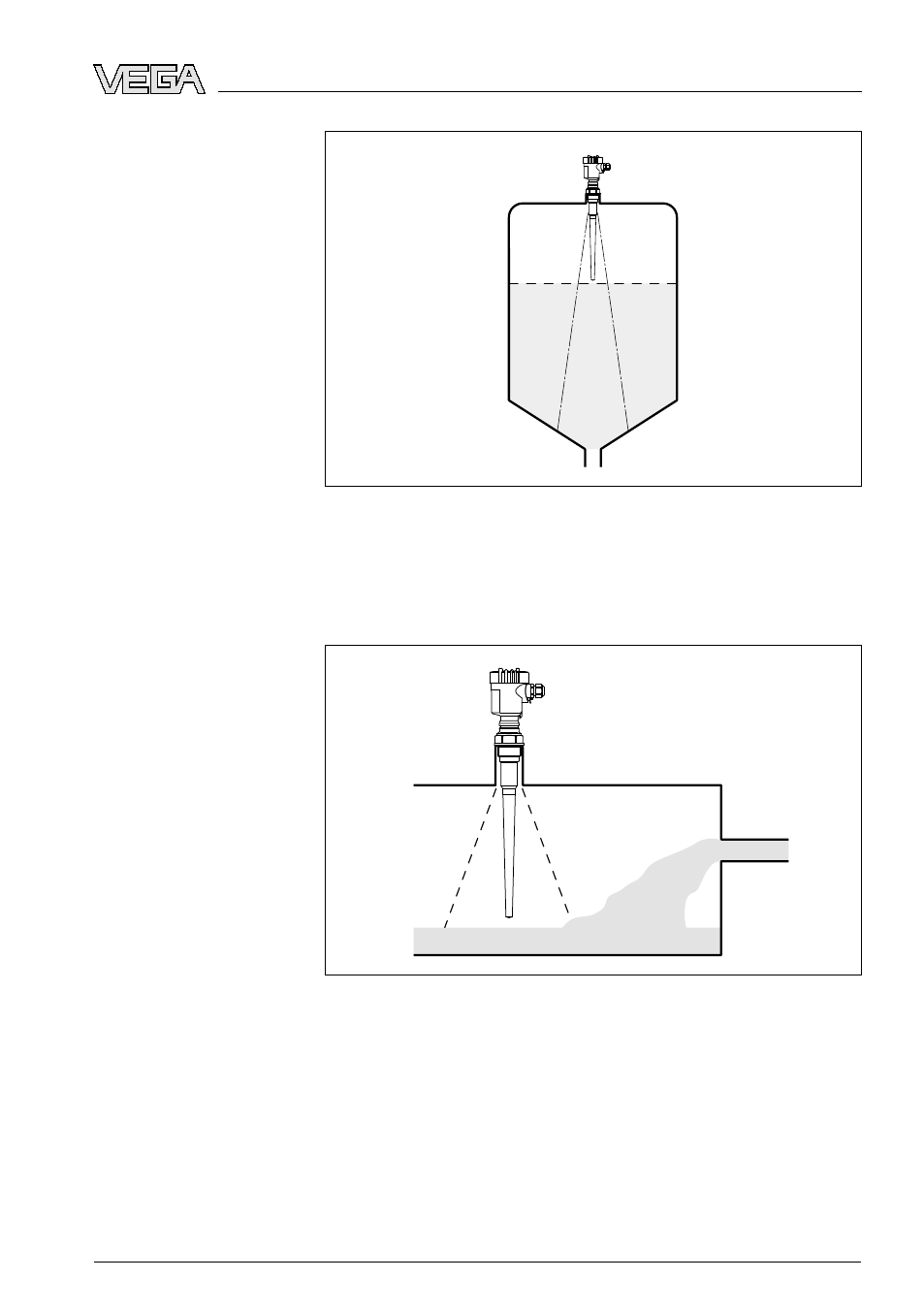

Рис. 6: Емкость с коническим днищем
Не следует монтировать прибор над втекающим в емкость
потоком продукта. Убедитесь, что датчик обнаруживает поверх-
ность продукта, а не льющуюся струю.
Рис. 7: Втекающая жидкость
Коническая часть антенны является ее активной частью и
должна полностью выступать из монтажного патрубка в емкость.
Датчик может иметь исполнение для патрубков высотой 50, 100 и
250 мм.
Втекающий продукт
Патрубок
