2 принцип работы, 3 настройка – Инструкция по эксплуатации VEGA VEGADIS 12
Страница 9
TRANSMITTER
+
4...20mA
+
-
-
VEGADIS 12
DISPLAY
i
OPERATE
POINT
DISPLAY
OPERATE
t
ZERO
SPAN
TRANSMITTER
END
ZERO
1
2
4
3
5

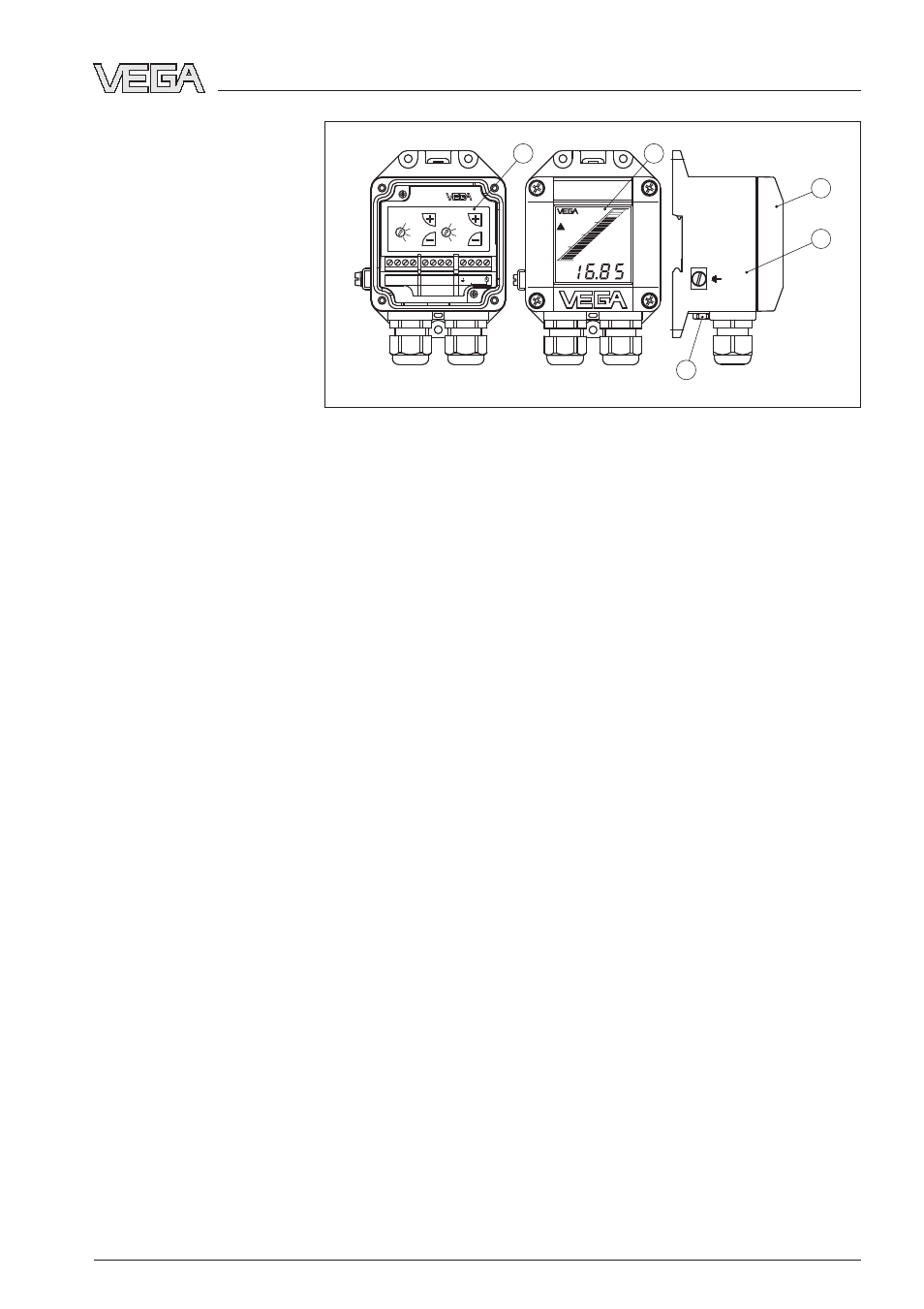

Рис. 2: VEGADIS 12 с индикатором
1
Блок настройки
2
Индикатор
3
Крышка
4
Корпус
5
Устройство выравнивания давления
3.2 Принцип работы
Устройство индикации и настройки VEGADIS 12 пред-
назначено для следующих преобразователей давления
VEGA:
l
VEGAWELL 72 4 … 20 mA/HART
l
VEGABAR 74 4 … 20 mA/HART
l
VEGABAR 75 4 … 20 mA/HART
VEGADIS 12 имеет следующие функции:
l
Выравнивание атмосферного давления для преобраз-
ователя давления
l
Установка параметров измерения для преобразова-
телей давления
l
Индикация измеренных значений (вариант)
VEGADIS 12 подключается в цепь питания и сигнального
тока датчика и не требует отдельного источника питания.
Подключение осуществляется с помощью винтовых
клемм в корпусе.
3.3 Настройка
В устройстве VEGADIS 12 имеется модуль для настройки
преобразователей давления. Под крышкой устройства
может также быть установлен индикатор, обеспечиваю-
щий индикацию измеренных значений в виде гистро-
граммы и в числовом виде. В этом случае устройство
Применение
Принцип действия
Питание
VEGADIS 12
