Для установки времени интеграции с VEGADIS 12 вы-
полнить следующее:
1 Открыть крышку корпуса.
2 Переключатель функций поставить на "ti".
3 Сначала десятикратным нажатием клавиши [-] уста-
новить значение времени интеграции на 0 сек.
4 Установить желаемое время интеграции, прибавляя по
1 сек. нажатием клавиши [+].
5 Время интеграции - это время, за которое при
скачкообразном изменении уровня токовый выходной
сигнал достигает 90 % фактической величины скачка
уровня.
6 Переключатель функций поставить на "OPERATE".
7 Закрыть крышку корпуса.
6.2 Пересчет отображаемых значений
1
2
3

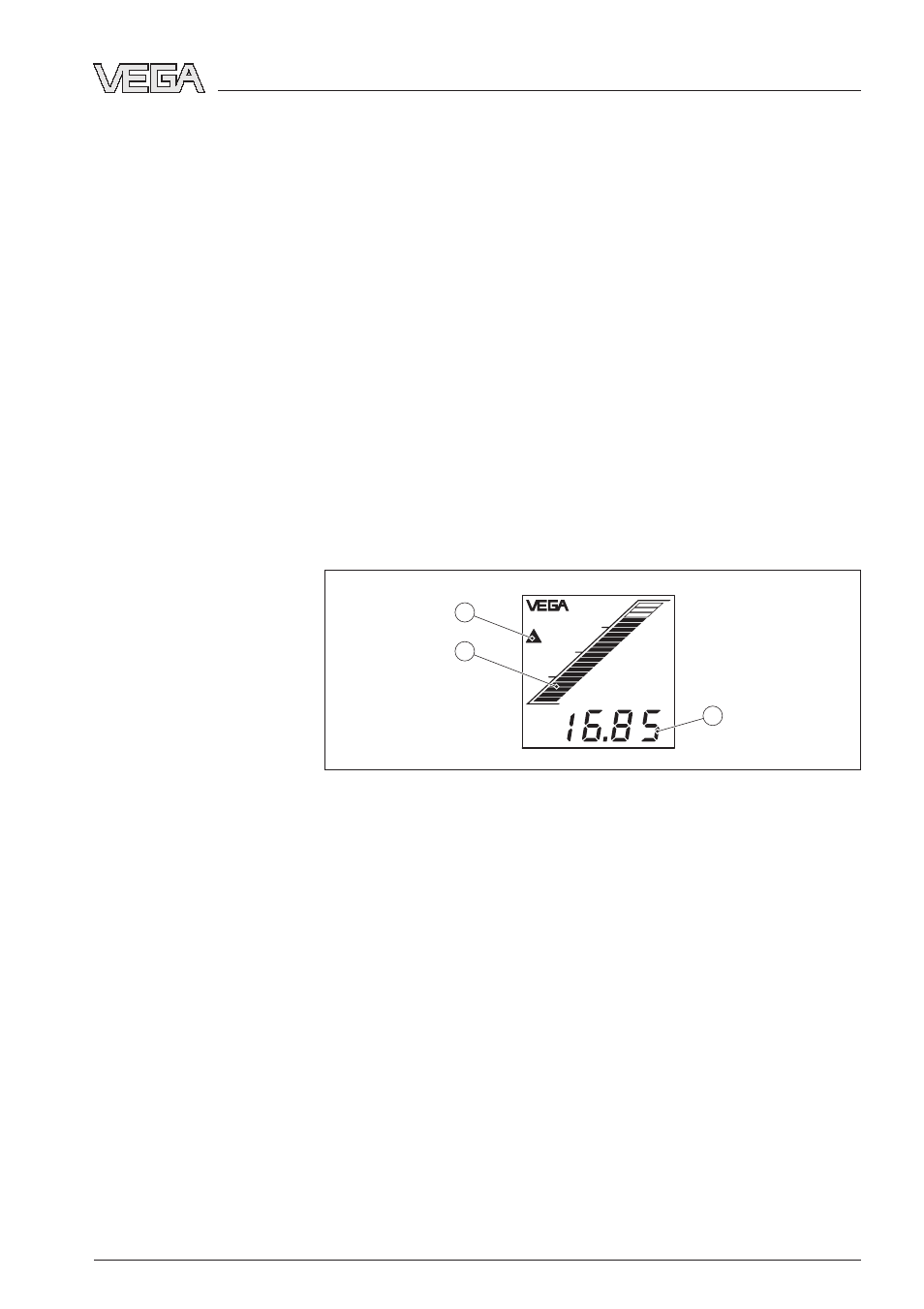

Рис. 9: Элементы индикации на устройстве VEGADIS 12
1
Гистограмма
2
Индикатор тенденции
3
Числовое значение
l
Четыре позиции, знак и десятичная запятая
l
Устанавливаемое в пределах -9999 … +9999
Значение тока 4 … 20 mA может отображаться в виде
гистограммы или в числовом виде.
При 4 mA не отображается ни одного сегмента гисто-
граммы, при 20 mA отображаются все сегменты гисто-
граммы. Это фиксированная установка.
Через модуль настройки цифровую шкалу индикации
можно установить в диапазоне -9999 … +9999.
Для установки пересчета отображаемого значения вы-
полнить следующее:
1 Открыть крышку корпуса.
Порядок установки
времени интеграции
Элементы индикации
Порядок установки от-
ображаемого значения
