16 | Монтаж (только для специалиста)
ru

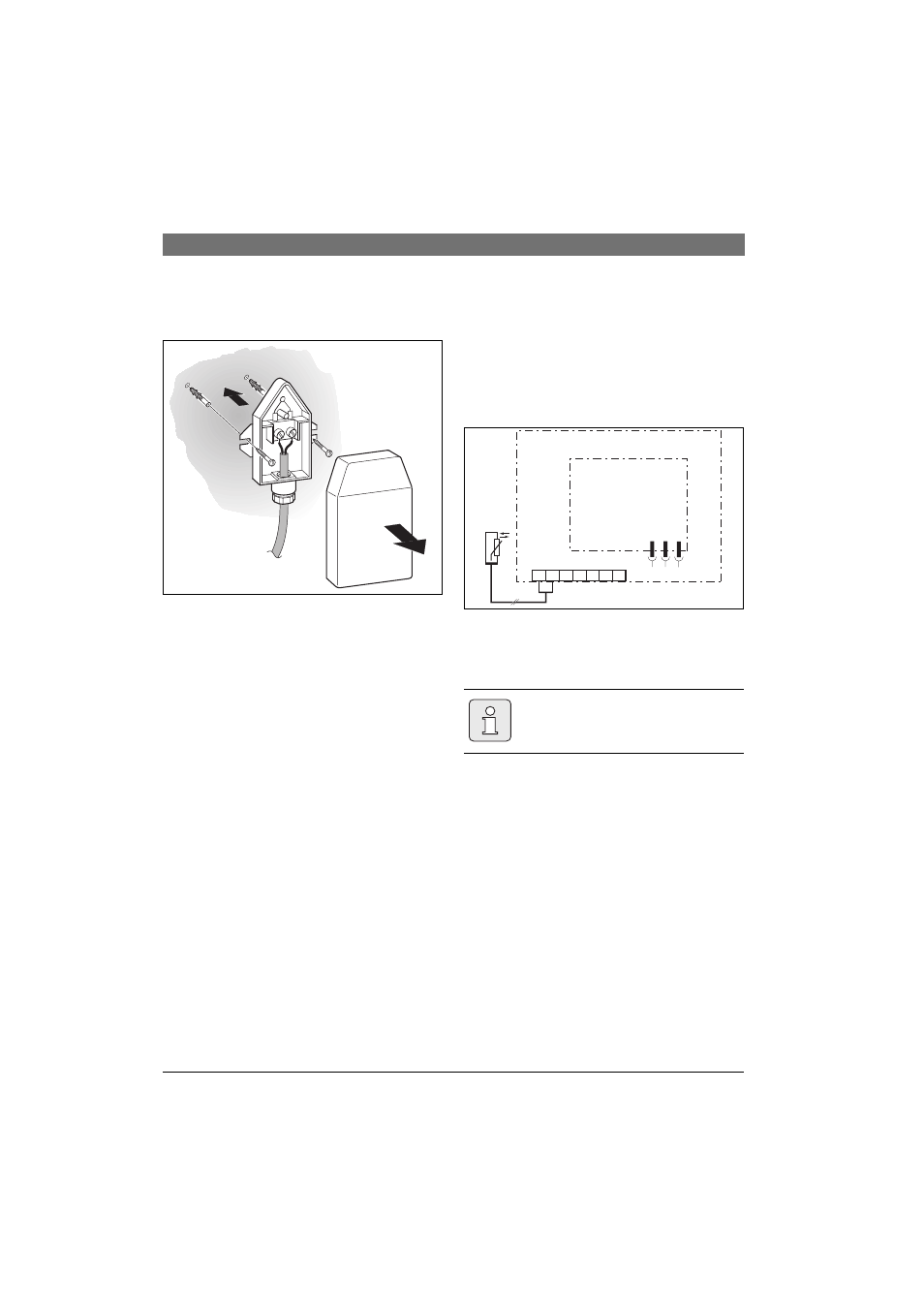

B Снять крышку.
B Корпус датчика прикрепить к наружной
стене с помощью двух винтов.
Рис 13
3.1.4 Монтаж принадлежностей
B Установить принадлежности в соответствии
с законодательными предписаниями и
руководством по монтажу из комплекта
поставки.
3.1.5 Утилизация
B При утилизации упаковки соблюдать
экологические нормы.
B При замене одного из компонентов
утилизировать старый компонент в
соответствии с экологическими нормами.
3.2
Электрические соединения
3.2.1 Электрическое подключение в
отопительном приборе
B При монтаже регулятора автоматически
устанавливается подключение к шине с
помощью трёх контактов (
Æ рисунок 6 на
странице 11).
Рис 14
Регулятор встроен с помощью
контактов шины в модуль с Heatronic 3
с подключением к BUS-шине.
1.
2.
6
720
610
967-10.2J
Через третий контакт регулятор
определяет, что он встроен в
отопительный прибор.
FW 200
1
2
4
B
B
6 720 612 481-04.1R
ST 19
Heatronic 3
A
F
AF
