6 720 616 069 (2008/06)
Монтаж (только для специалиста) | 13 ru

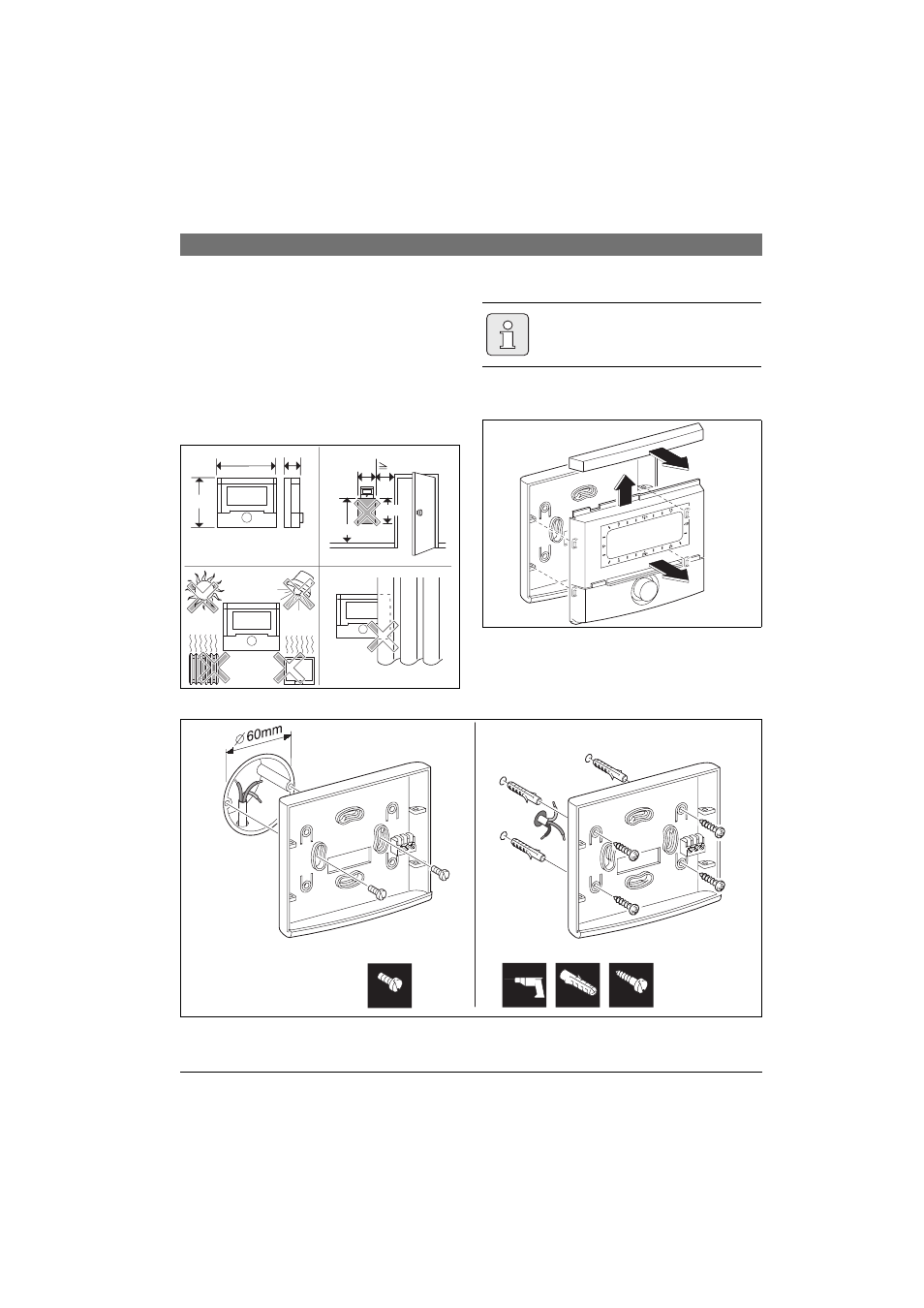

3.1.2 Монтаж на стену
Качество работы регулятора зависит от места
монтажа.
Место монтажа (= помещение с основной
температурой для системы отопления) должно
быть пригодным для регулировки
присоединенных отопительных контуров.
B Выбор места монтажа.
Рис 8
B Снять верхнюю часть и задвижную раму с
цоколя.
Рис 9
B Установить цоколь.
Рис 10
6 720 612 481-03.1R
0,3 m 0,3 m
1,2 - 1,5 m
0,6 m
119 mm
134 mm
35 mm
Площадь монтажа на стене должна
быть ровной.
1.
2.
3.
6 720 612 220-27.1J
6 720 612 220-07.1R
6 mm 3,5 mm 6 mm 3,5 mm
