Схема соединений
Предупреждение
по подключению
iPod/D.AUDIO IN
USB
Подключение внешних устройств (приобретаемых дополнительно)
- Перед подключением внешних устройств прочтите инструкции по эксплуатации этих устройств.
- Надежно подключайте все соединительные кабели. Ненадежное подключение может привести к потере звука или воз-
никновению шума.
Перед подключением внешних устройств к основному блоку системы переключите систе-
му в дежурный режим и не включайте систему до тех пор, пока не будут выполнены все
подключения. Перед отключением подключенного кабеля или шнура выключите питание
системы и отсоедините сетевой шнур.
Подключите USB-накопитель или цифровой аудио-
проигрыватель, соответствующий классу USB mass
storage, к гнезду [
USB] на лицевой панели ос-
новного блока.
- На некоторых моделях распознавание подключения мо-
жет занять некоторое время.
- Некоторые модели могут отображать меню выбора ре-
жима подключения к порту USB. В этом случае выберите
режим хранения «Storage».
Подключайте цифровой аудиопроигрыватель или
iPod к гнезду [iPod/D.AUDIO IN] на задней панели ос-
новного блока системы.
- Если при помощи кабеля PNC-150 (приобретается до-
полнительно) к основному блоку системы будет подклю-
чен цифровой аудиопроигрыватель Kenwood, совмести-
мый с функцией цифровой аудиосвязи, Вы сможете уп-
равлять этим проигрывателем с основного блока системы
или пульта ДУ системы. Вы сможете управлять проигры-
вателем iPod, если подключите его, используя специаль-
ный переходник PAD-iP7 (приобретается дополнительно).
(стр.40).
- Любой другой цифровой аудиопроигрыватель может быть
подключен при помощи стереофонического кабеля с ми-
ништекерами (приобретается дополнительно).
- Когда Вы не используете цифровой аудиопроигрыватель
или iPod, отключите кабель с миништекерами от основого
блока системы.

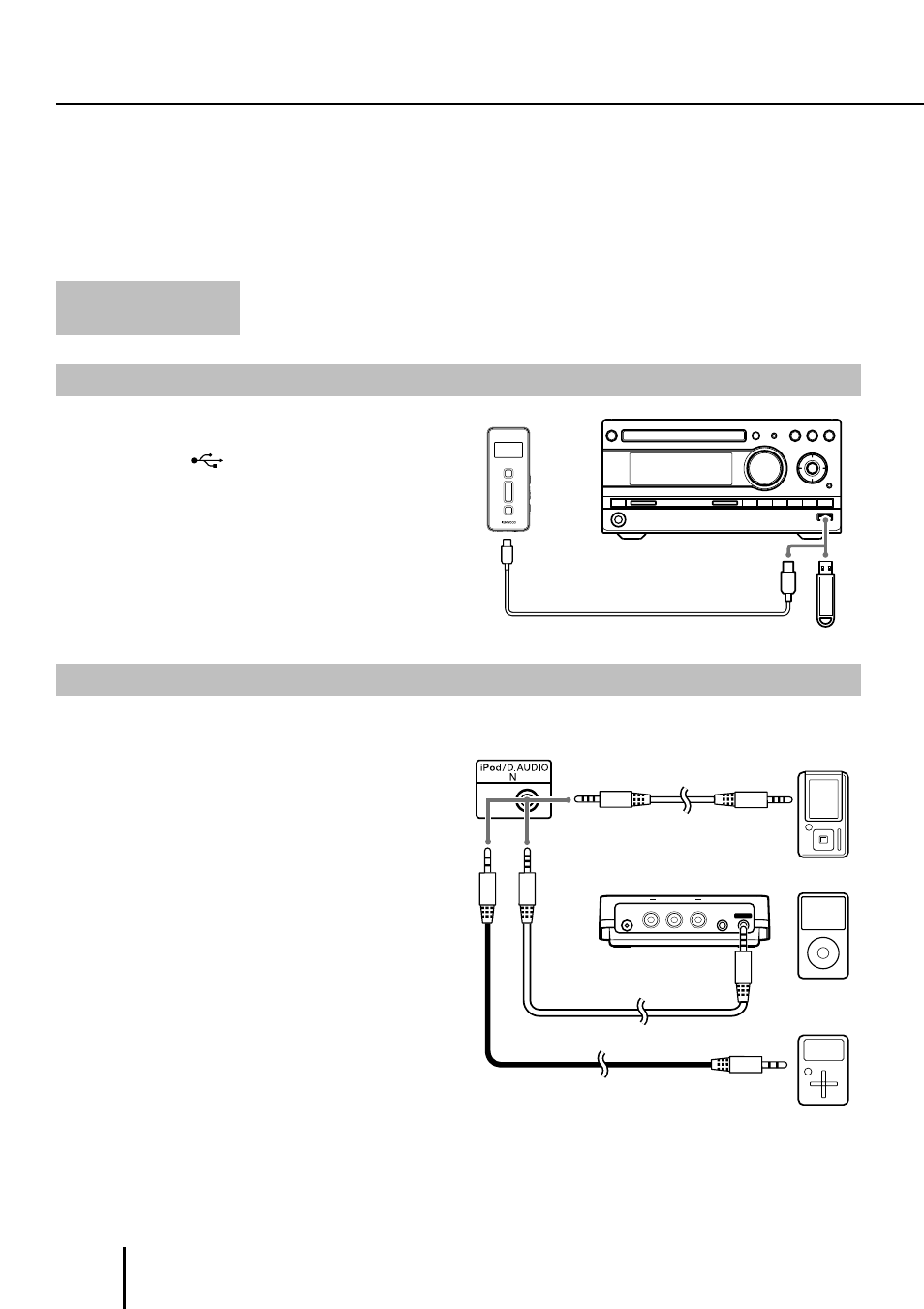

Y
Cb
Cr
AUDIO/
VIDEO
DC IN
COMPONENT VIDEO
D.AUDIO
Цифровой
аудиопроигрыватель
Kenwood
PNC-150 (приобретается
дополнительно)
iPod
PAD-iP7
(приобретается
дополнительно)
Стереофонический кабель с миништекера-
ми (приобретается дополнительно)
Цифровой
аудиопроигры-
ватель и т.д.
