12
K-511USB/RD-K511USB

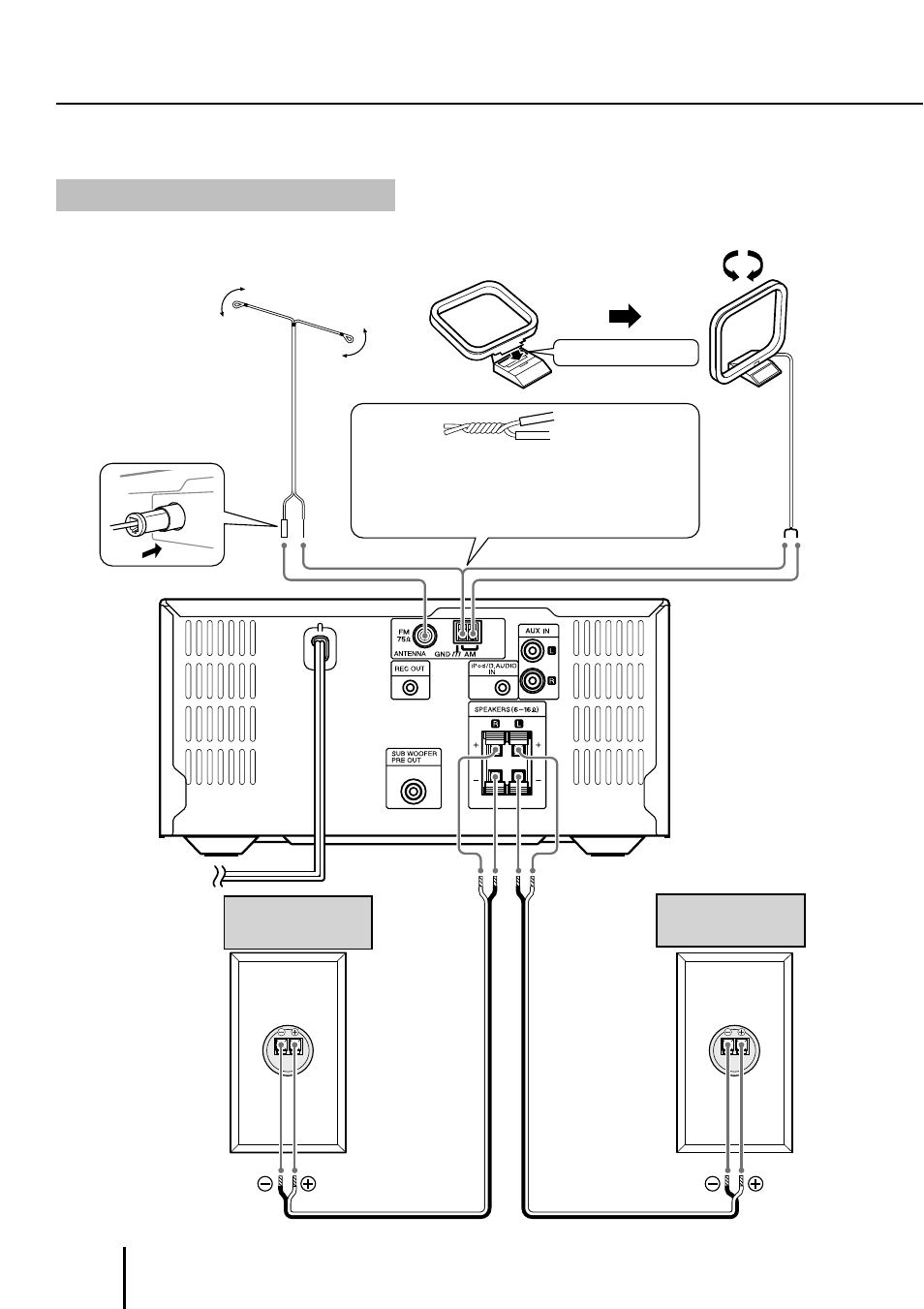

Схема соединений
Предупреждение по подключению
Основные подключения
До тех пор, пока не будут выполнены все основные соединения, не
подключайте сетевой шнур к сетевой розетке. Перед отключением
подключенного кабеля или шнура выключайте питание системы и
отключайте сетевой шнур от сетевой розетки.
Комнатная антенна
диапазона FM
(1) Подключите антен-
ну к гнездам [FM75] è
[GND].
(2) Найдите положение
антенны, обеспечиваю-
щее наилучшее каче-
ство приема сигнала.
(3) Зафиксируйте ан-
тенну в найденном по-
ложении.
Рамочная антенна
диапазона АМ
Вставьте в паз.
Скрутите один из проводов рамочной антенны
диапазона АМ с проводом комнатной антенны
диапазона FM и вставьте скрученные провода в
гнездо [GND].
Сетевой шнур
К сетевой розетке
- Надежно подключи-
те сетевую вилку к се-
тевой розетке.
LS-K511 R
Правая АС
LS-K511 L
Левая АС
Белая линия на про-
зрачной изоляции (+)
Белая линия на
прозрачной изоляции (+)
