ВНИМАНИЕ : Необходимо учитывать, что способ блокировки не
должен создавать проблем во время движения автомобиля и снижать
управляемость. При несоблюдении данного требования, в случае
создания аварийных ситуаций компания ответственности не несет.
Для питания исполнительных реле блокировки следует выбирать такие цепи автомобиля, в
которых во время движения не пропадает даже временно, напряжение +12В, или не отключается
масса.
КАНАЛ РАДИООПОВЕЩЕНИЯ И ТАЙМЕРНЫЙ КАНАЛ
Канал радиооповещения выведен на 9 контакт двадцатиконтактного разъема базового блока
и предназначен для подключения питания передатчика радиопейджера (в комплект не входит).
Посредством данного выхода осуществляется дистанционное оповещение о наступлении
тревожных событий через радиопейджер. При этом на 9 контакте разъема появляется +12В, тем
самым включая передатчик радиопейджер. Максимальный ток, потребляемый передатчиком,
должен быть не более 3А. Если передатчик радиопейджера потребляет ток более 3А то для его
подключения необходимо использовать внешнее дополнительное реле (не входит в комплект).
События, при которых базовый блок может включать передатчик радиопейджера, задаются
при программировании системы.
Таймерный канал может использоваться для управления различными исполнительными
устройствами автомобиля. Таймерный канал №1 выведен на 7 контакт двадцатиконтактного
разъема базового блока. Максимальный ток, обеспечиваемый каналом, не более 300мА. Во
время работы канала на его выходе присутствует низкий уровень напряжения. В пассивном
состоянии выход отключен.
Для подключения к таймерному каналу устройств с током потребления выше допустимого
необходимо применять внешнее дополнительное реле (не входит в комплект).
Алгоритм работы таймерного канала и временные характеристики задаются при
программировании системы.

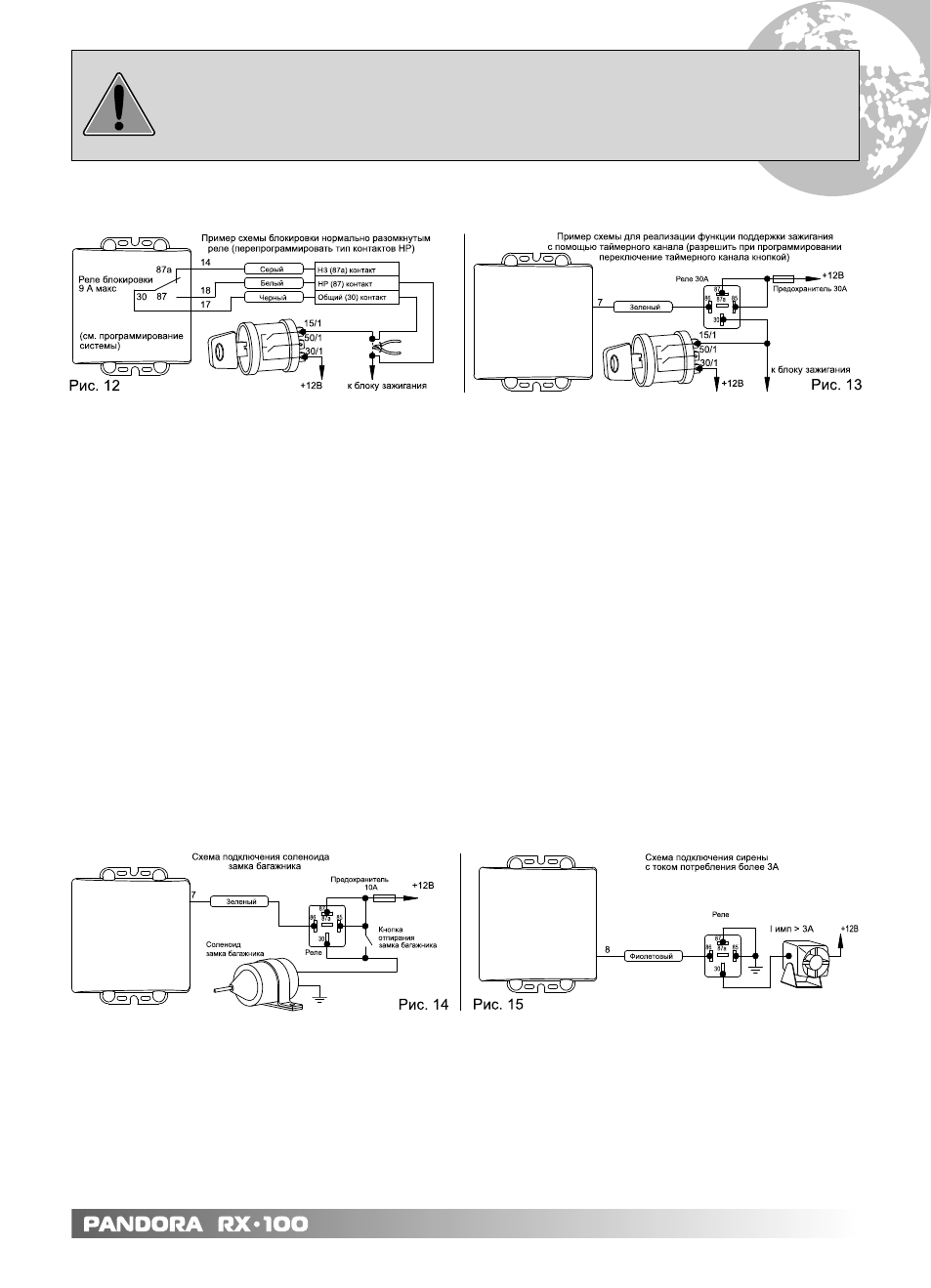

Схемы примерного использования таймерного канала показаны на рис 10,13,14.
При необходимости, канал радиооповещения может использоваться как таймерный канал №2,
для этого при программировании системы необходимо в настройках указать его назначение.
ПОДКЛЮЧЕНИЕ СИРЕНЫ
Для подключения звуковой сигнализации используется 8 контакт двадцатиконтактного
разъема базового блока. В момент активации данного канала на выводе присутствует +12В.
Максимальный ток канала 3А. Если потребляемый ток сирены выше данного значения, или
используются две сирены, то их подключение необходимо производить через внешнее реле (не
входит в комплект) по схеме на рисунке 15.
