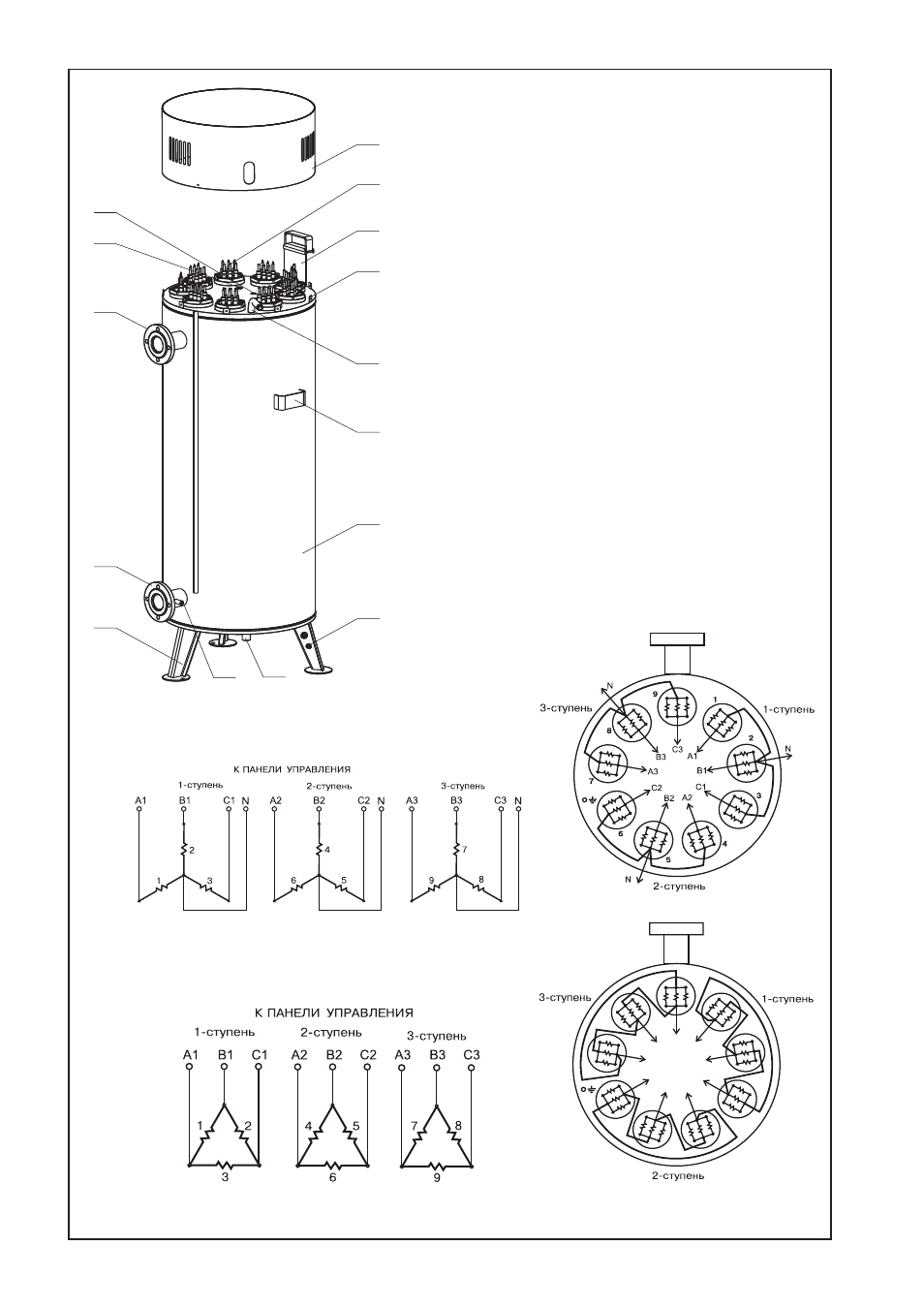

Рис.3 Конструкция

электроводонагревателя ЭВТ

Рис.5 Расположение выводов и схема подключения электроводонагревателя ЭВТ.

1

2

3

4

5

6

7

8

9

А1

В1

С1

А2

В2

С2

А3

В3

С3

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

подключение “звезда”

ЭВТ-60И1... ЭВТ-100И1

подключение “треугольник”

ЭВТ-160И1... ЭВТ-400И1

1

- крышка кожуха

2

- блок нагревательных элементов

3

- патрубок группы безопасности

4

- отверстие для датчика обратной воды

5

- отверстие для датчика прямой воды

6

- отверстие для датчика перегрева

7

- выходной патрубок

8

- входной патрубок

9

- корпус водонагревателя

10 - опора котла
11 - сливной патрубок
12 - болт заземления
13 - транспортировочный кронштейн
14 - скоба для крепления кабеля
15 - пластина для крепления крышки
