1. ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОВОДОНАГРЕВАТЕЛЕ
Электроводонагреватели серии ZOTA “Prom” или электрические котлы водо-
грейные, предназначены для отопления жилых и производственных зданий.
Электроводонагреватели могут эксплуатироваться в условиях, соответствующих
исполнению УХЛ4 по ГОСТ 15150-69.
Электроводонагреватели используются в системах с принудительной (насосной)
циркуляцией нагреваемой воды. Принципиальная гидравлическая схема системы
теплоснабжения с применением электроводонагревателей типа ЭВТ приведена
на рис.1. Она включает в себя :
- генератор тепла (электроводонагреватель)
- отопительные приборы
- расширительный бак
- манометр
- предохранительный клапан
- систему трубопроводов
- циркуляционный насос
- запорно-регулирующую аппаратуру
Регулирование температуры нагреваемой воды осуществляется включением -
отключением электронагревательных элементов ( ТЭНов) с помощью панели уп-
равления (см.Таблицу 2). Панель управления выполняет функции автоматического
поддержания температуры воды на выходе из электроводонагревателя, защиты от
перегрева и перегрузки. Питание водонагревателей осуществляется от трех-
фазной сети переменного тока. Мощность водонагревателя до максимальной
увеличивается последовательно в три ступени. Мощность каждой ступени опре-
деляется номинальной потребляемой мощностью (см. Таблица1).
Электроводонагреватели типа ЭВТ соответствуют требованиям ТУ 3443-037-
13241805-01, ГОСТ 12.2.007.0-75, “Правилам устройства электроустановок”,
“Правилам технической эксплуатации электроустановок потребителей”, “Правилам
техники безопасности при эксплуатации электроустановок потребителей” (ПУЭ,
ПТЭ, ПТБ) и “Правилам устройства и безопасной эксплуатации электрических
котлов и электрокотельных” (ПБ-10-575-03).
Манометр
Предохр.
клапан

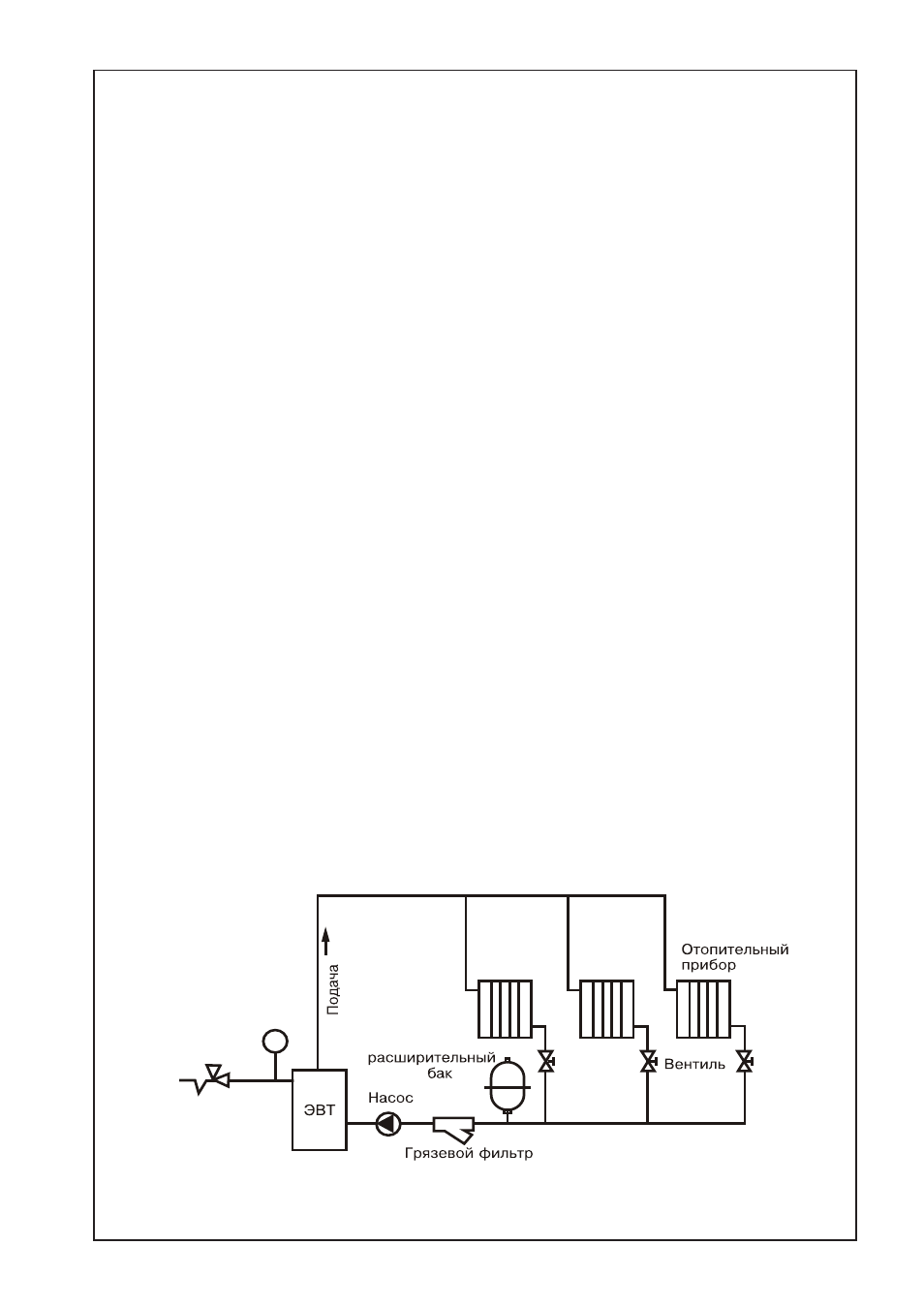

Рис.1 Упрощенная схема подключения электроводонагревателя ЭВТ
в отопительную систему.
