4.

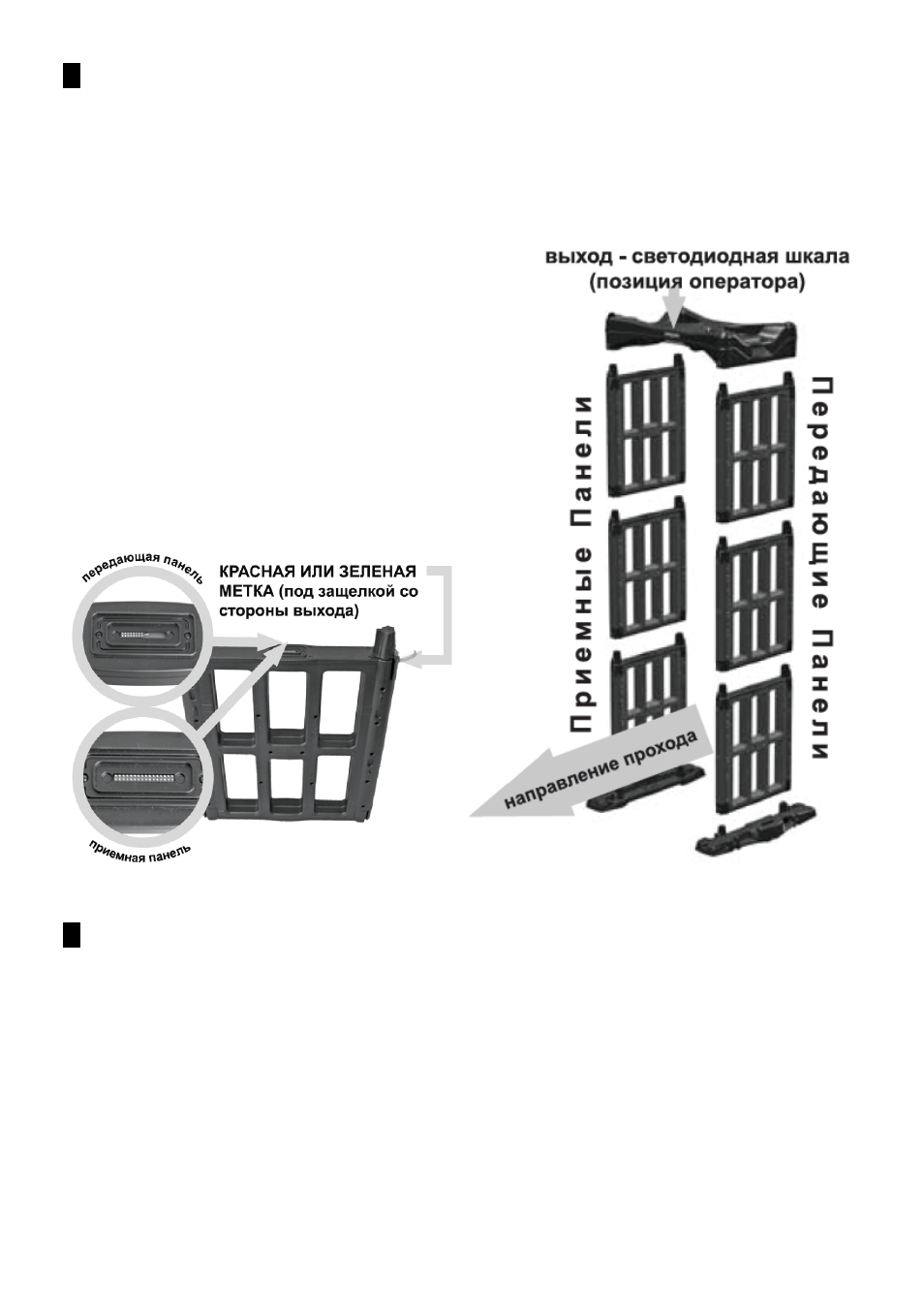

Положение передающих и приемных панелей определяется ориентацией
блока управления. Если смотреть со стороны выхода (позиция оператора),
то справа – три передающие панели, слева – три приемные панели.
Отличия между приемными и
передающими панелями:
Приемные панели имеют 32-х
контактные разъемы и маркируются
зелеными метками со стороны
выхода;
Передающие панели имеют 16-ти
контактные разъемы и маркируются
красными метками со стороны
выхода.
Цветные метки расположены под
защелками.
5.
Осторожно, не меняя положение оснований, установите на них панели и
зафиксируйте соединение защелками. Проверьте что цветные метки
расположены со стороны выхода, зеленая метка соответствует приемной, а
красная – передающей панели. При стыковке панелей обращайте внимание
на то, что конусы с ключами должны входить в соответствующие чашки с
пазами. Зафиксируйте панели между собой при помощи защелок.
