Оптические детекторы:
Внутри проема детектора расположены шесть инфракрасных (ИК) лучевых
детекторов, три — со стороны входа и три — со стороны выхода.
Сигнал тревоги формируется только в том случае, если произошло
пересечение одного и более лучей. Индикатор уровня сигнала может
отображать тревожное состояние, но сигнал тревоги прозвучит только при
пересечении лучей (что соответствует проходу сквозь детектор).

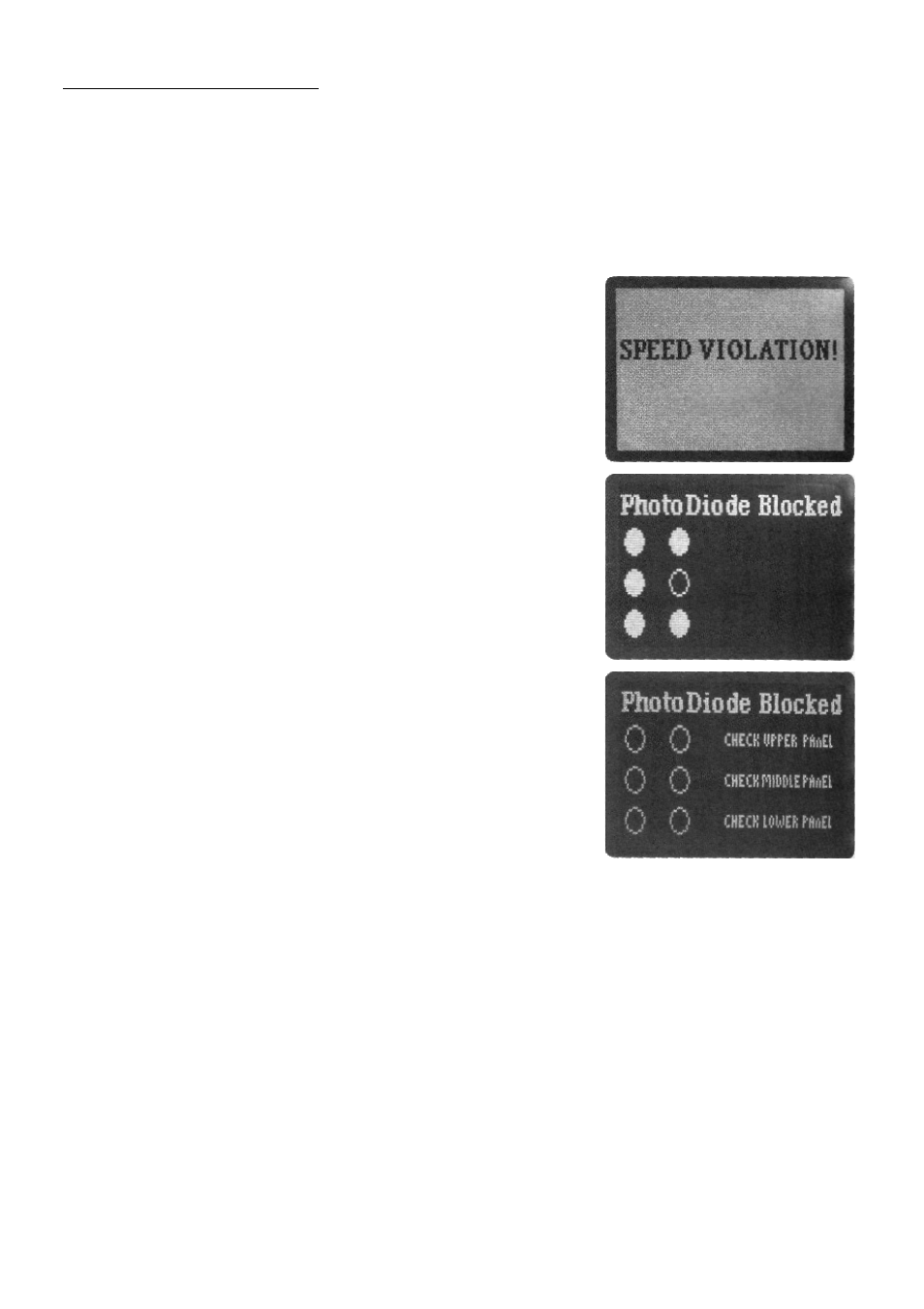

M-Scope измеряет время между пересечением
лучей на входе и выходе. Если скорость
прохождения через детектор превысила
установленное значение, инициируется сигнал
тревоги, на дисплее отображается надпись
«SPEED VIOLATION!»
Если один из лучей перекрыт в течение
нескольких секунд, M-Scope выдает сигнал
тревоги, а на дисплее отображается надпись
«PhotoDiode Blocked» и три пары кружков,
которые соответствуют лучевым детекторам.
Перекрытый детектор отображается пустым
кружком.
Также данное меню возникает при диагностике
неисправных лучей:
Луч в порядке — кружок полный;
Луч частично перекрыт — кружок моргает;
Луч полностью перекрыт или неисправен —
кружок пустой.
Возможная причина неисправности —
неправильный монтаж панелей.
11
