Глава 3. Тесты инфраструктуры сети
Тестирование кабеля
79

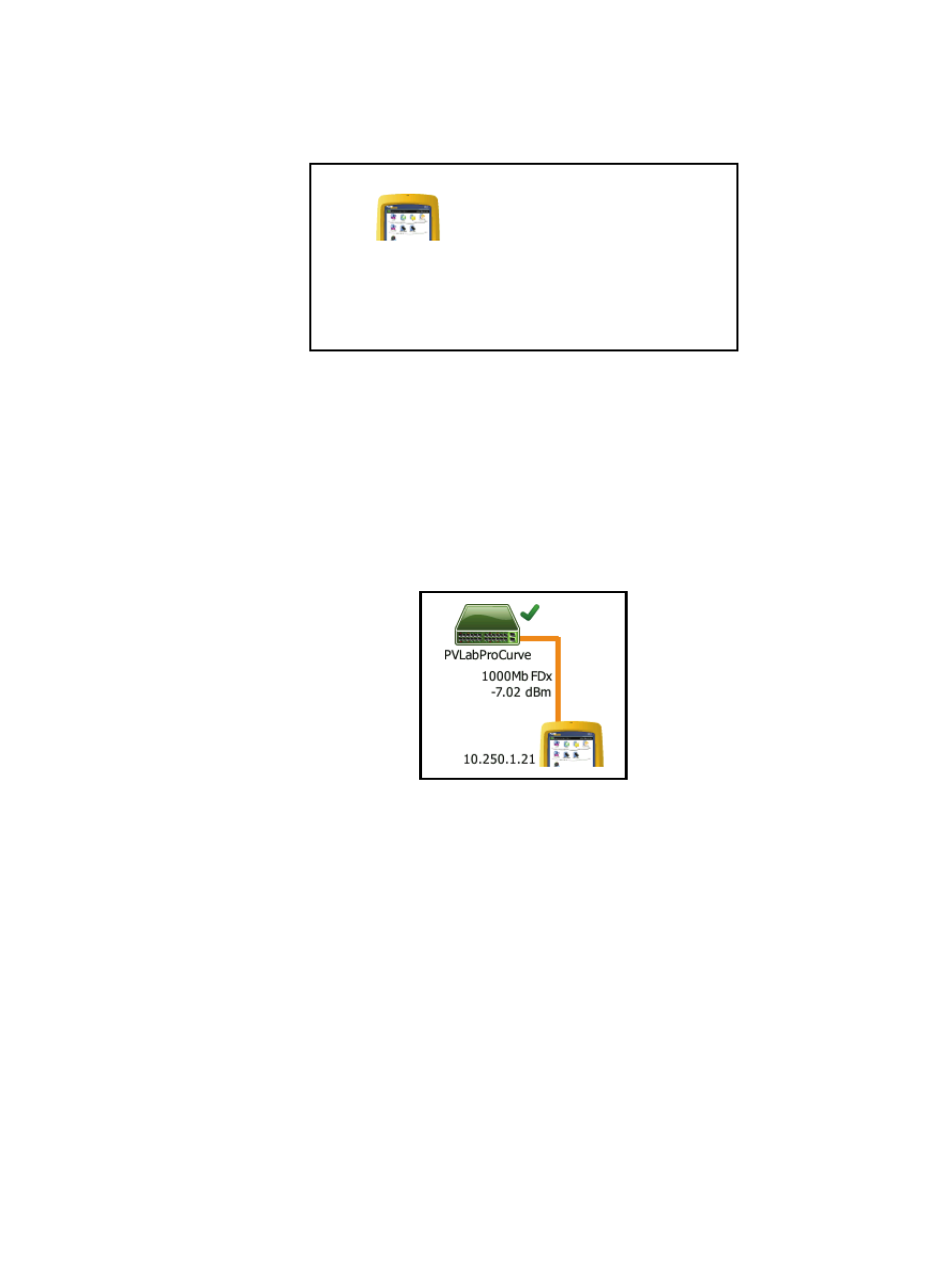

Рис. 32. Кабель не подключен
Диагностика волоконно-оптического кабеля
Анализатор OneTouch совместим с волоконно-оптическими кабелями
при подключении через адаптер SFP 100BASE-FX или 1000BASE-X.
Волоконно-оптический кабель отображается оранжевым цветом на
ГЛАВНОМ экране.
Рис. 33. Волоконно-оптический кабель на ГЛАВНОМ экране
Если в анализаторе OneTouch установлен модуль SFP с поддержкой
DDM (цифрового диагностического мониторинга), то мощность
приема (Rx) отображается на ГЛАВНОМ экране вместе со скоростью
соединения. Информация от производителя отображается на экране
результатов инструмента OneTouch.
Если кабель не
подключен, то значок
кабеля не отображается
Значок
ГЛАВНОГО
экрана
