OneTouch AT
Руководство пользователя
28
GVO008.EPS

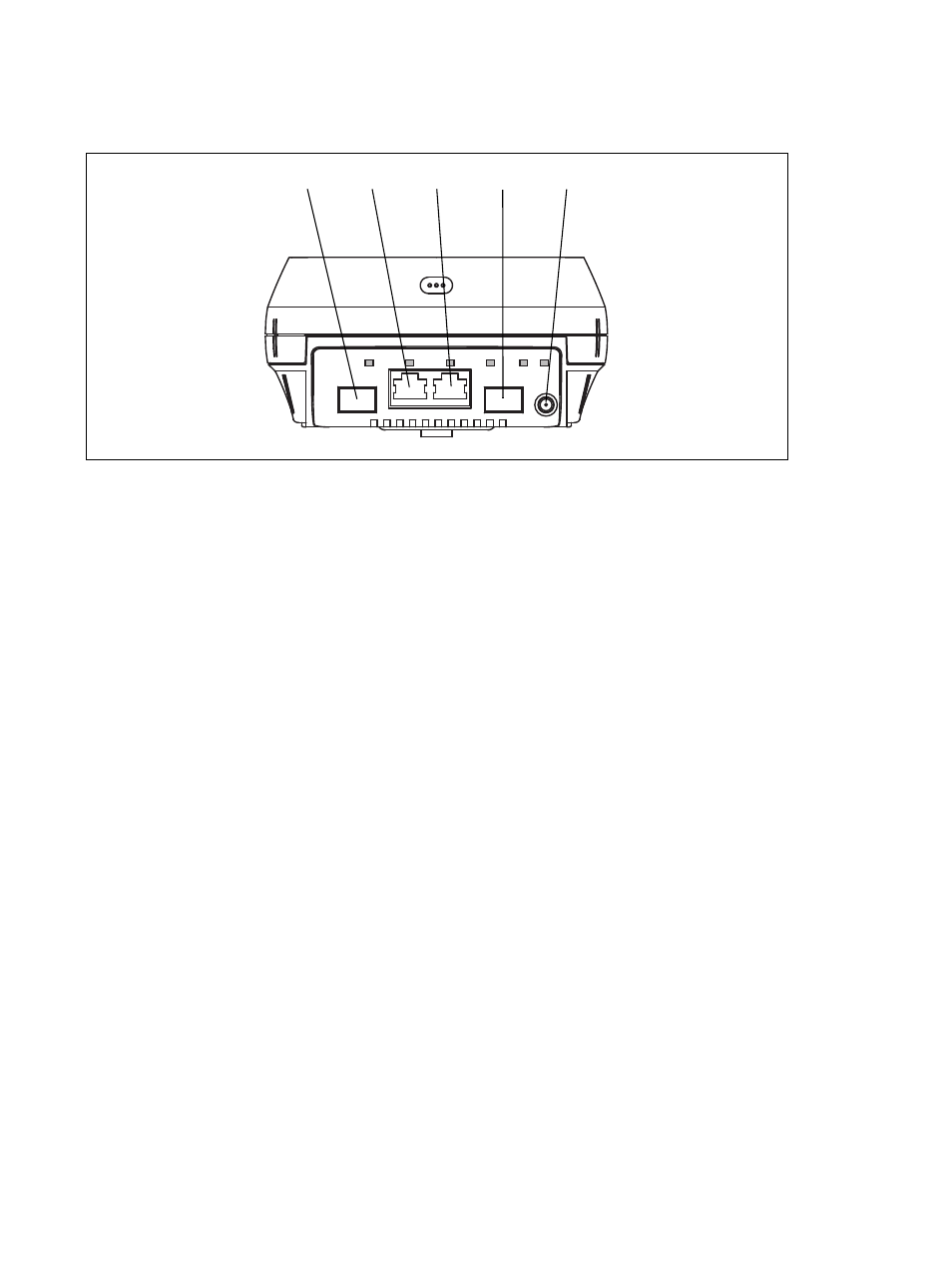

Рис. 7. Вид сверху — разъемы
Разъем для подключения внешней антенны (см. "Инструмент
обнаружения" на стр. 244)
Волоконно-оптический порт A (разъем SFP)
Порт Ethernet A для проводного подключения (разъем RJ45)
Порт Ethernet В для проводного подключения (разъем RJ45)
Волоконно-оптический порт В (разъем SFP)
Разъемы порта А и порта В
Порт А и порт В имеют по два разъема:
Разъем 10/100/1000 Мбит/с RJ45 Ethernet (для подключения
медных кабелей)
Стандартный разъем 100/1000 Мбит/с SFP (для подключения
волоконно-оптических кабелей)
Для подключения к сети с помощью медного кабеля используйте
разъем RJ45 порта А. Список допустимых кабелей и типов
оптоволокна см. в гл. 12 "Спецификации," начало на стр. 329.
