Планшет для сетевого анализа Optiview XG
Руководство по началу работы
GLZ02.EPS

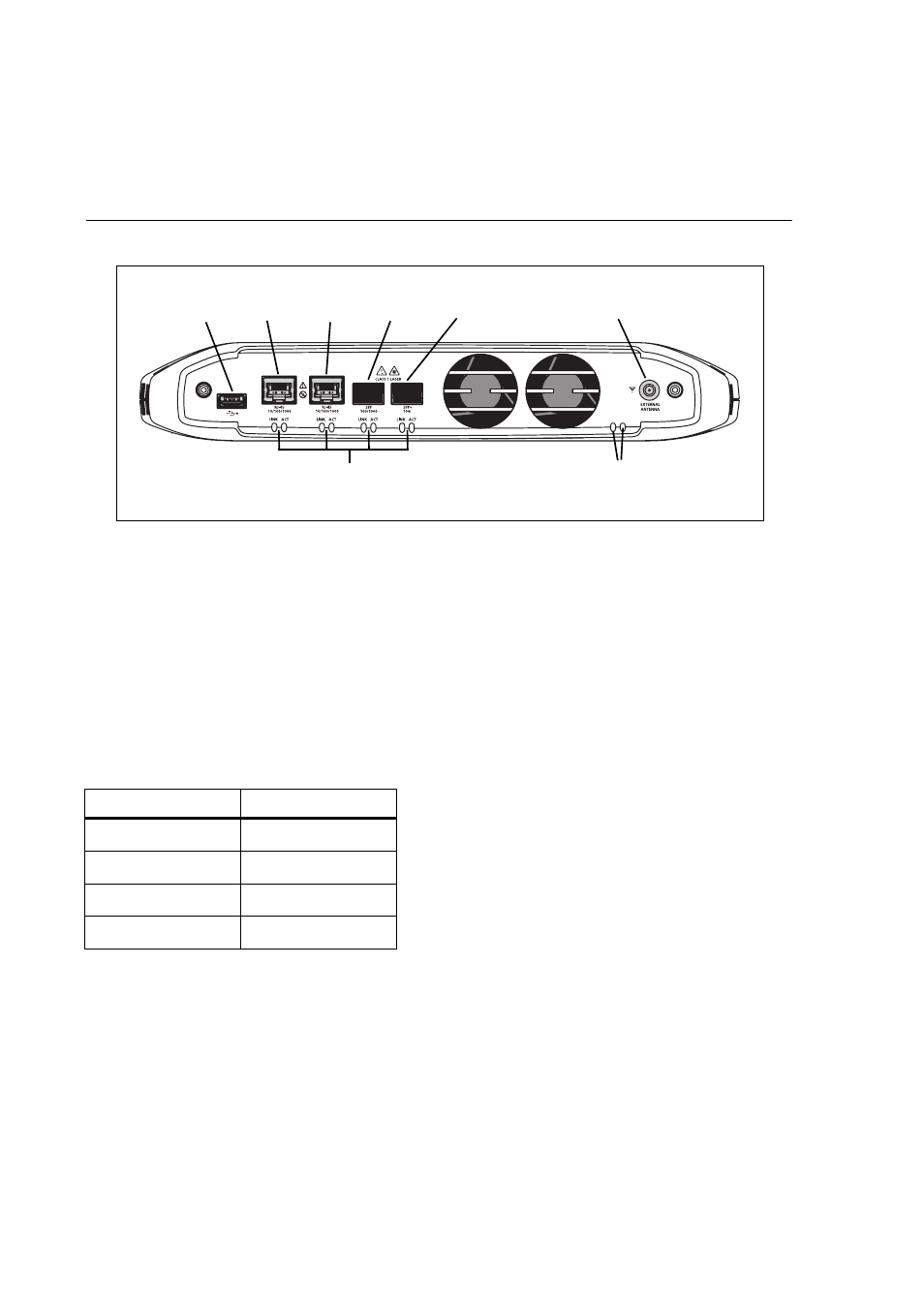

Рис. 13. Сетевые порты OptiView XG
W Внимание!
Во избежание повреждения оборудования не подключайте порт A или порт B OptiView XG
к телефонной линии или линии ISDN.
Индикаторы использования канала и скорости связи
Для каждого сетевого порта имеется два индикатора состояния связи: скорости связи (слева)
и использования канала (справа).
Таблица 4. Индикатор скорости связи
сетевого порта
Цвет Скорость связи
Зеленый 10 Мбит/с
Синий 100 Мбит/с
Белый 1000 Мбит/с
Пурпурный 10 Гбит/с
Порт A Порт B Порт C Порт D Порт USB Разъем внешней антенны
Индикаторы использования Индикаторы состояния Wi-Fi
канала и скорости связи
