Кабель с прокалывающим
контактом: P1980001
Кабель с разъемом для
гнезда типа "банан" (STD):
P1980003
Кабель для подключения
к земле: P1980007
Кабель ABN: P1980009
4
TS19 Портативная тестовая телефонная трубка
Руководство пользователя
Кабели для подключения к линии
См. Рис. 4.
TS19 поставляется с кабелем со стандартным шнуром
с разъемами типа «крокодил» или кабелем с
разъемом типа «крокодил» и площадкой из иголок для
прокола изоляции (см. B и D ниже). Замену кабелей
для подключения к линии можно осуществлять в
полевых условиях (см. раздел "Замена кабеля для
подключения к линии").
fkc04.eps

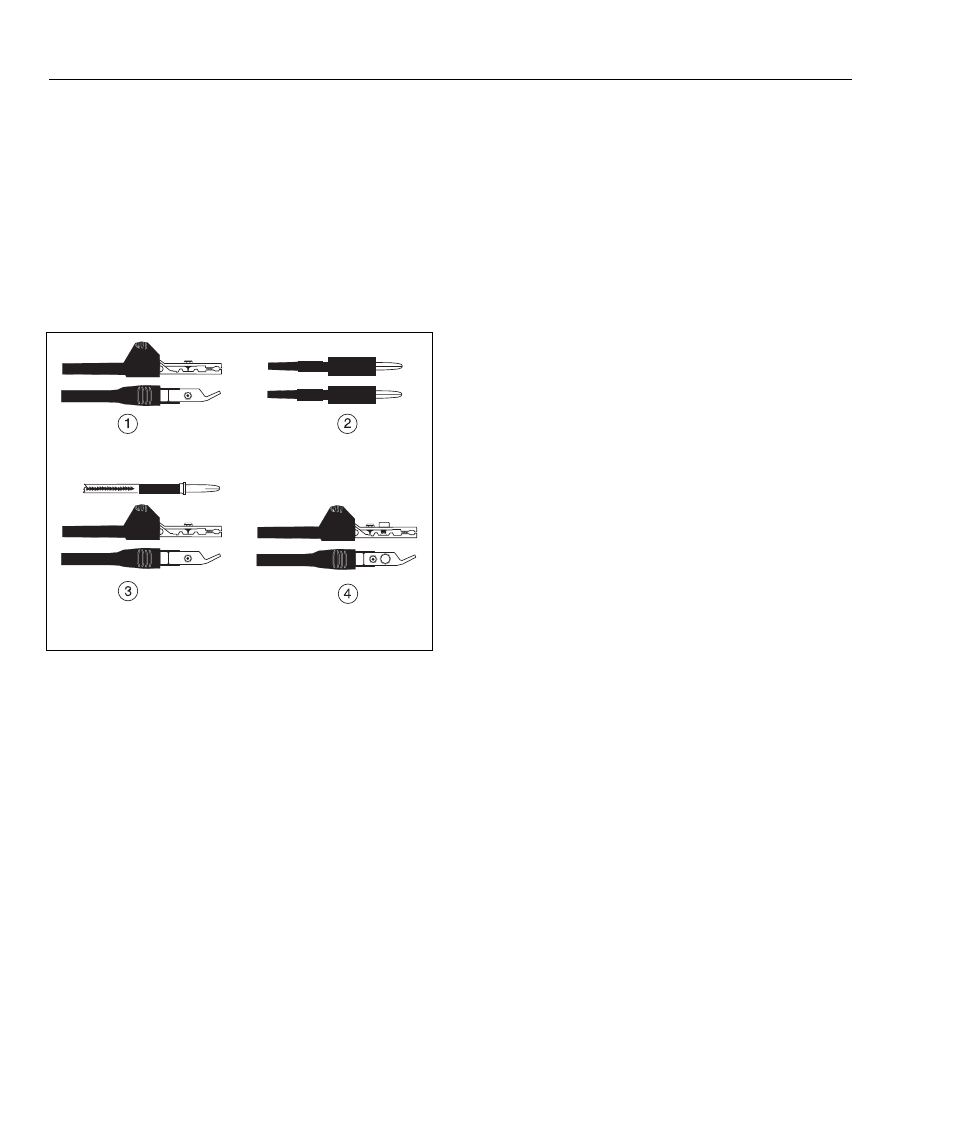

Рисунок 4. Типы кабелей для подключения к
линии
Для замены в полевых условиях возможен заказ
различных типов кабелей:
A Кабель с прокалывающим контактом: этот тип
кабеля оснащается модульным разъемом RJ-11
на одном конце и двумя проводами в тканевой
оплетке длиной пять с половиной футов (красный
и черный). К каждому проводнику крепится зажим
типа "крокодил" со смещением на 20 градусов,
чтобы минимизировать возможность короткого
замыкания зажимов. Зажимы имеют заостренную
иглу для прокалывания изоляции и неопреновую
изоляцию. Номер кабеля: P1980001.
B Кабель с разъемом для гнезда типа "банан"
(STD): стандартный кабель. Этот кабель
оснащается модульным разъемом RJ-11 на одном
конце и двумя разъемами типа "банан" на другом
с адаптерами для зажимов типа "крокодил".
Номер кабеля: P1980003.
C Кабель для подключения к земле: этот кабель
состоит из двух проводников с зажимами типа
"крокодил". В дополнение, к красному кабелю
(ring) прикрепляется разъем для гнезда типа
"банан". Этот разъем располагается на шесть
дюймов ниже портативной телефонной трубки и
частично закрыт наружной оплеткой кабеля.
Кроме того, в комплект входит отдельный кабель,
длина которого составляет 36 дюймов с разъемом
типа "банан" на одном конце и зажимом типа
"крокодил" на другом конце. Номер кабеля:
P1980007.
D Кабель ABN: кабель этого типа аналогичен
стандартному (STD), с одним отличием, каждый
разъем типа «крокодил» оснащен площадкой из
иголок для прокалывания изоляции. Номер
кабеля: P1980009.
Порядок работы
WX
Предупреждение
При подсоединении к проводникам
линии, всегда беритесь за
изолированные основания зажимов типа
"крокодил".
Контроль линии: передвиньте переключатель HI Z/
RING/TALK в положение HI Z и подсоедините кабели
для подключения к линии к проверяемой телефонной
линии. Контроль за линией будет происходить без
прерывания передачи данных по линии.
Проверка полярности: передвиньте переключатель
HI Z/RING/TALK в положение TALK. Подключитесь к
проверяемой телефонной линии. Светодиод горит
красным цветом в том случае, если красный тестовый
провод подсоединен к положительному проводу (Tip),
а черный тестовый провод к отрицательному проводу
(Ring) телефонной линии.
