Динамик
Микрофон
3
Органы управления трубкой
Органы управления трубкой
См. Рис. 2.
bdn02.eps

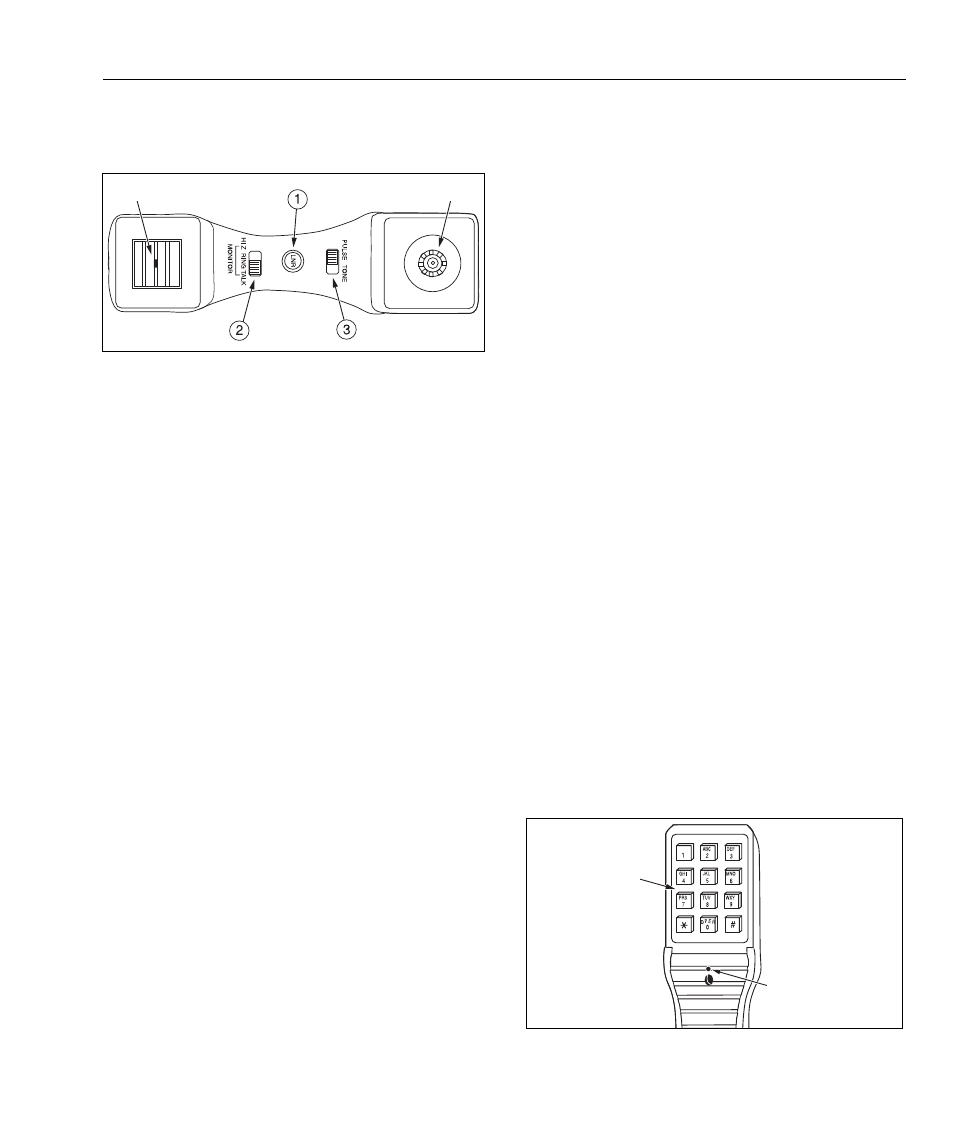

Рисунок 2. Органы управления трубкой
A Кнопка повтора набора последнего
набранного номера (LNR): служит для
повторного набора набранного ранее номера
телефона. Набор номера можно осуществлять
тональным или импульсным набором в
зависимости от положения переключателя
PULSE/TONE. Повторно набираемый номер
должен содержать не более 18 цифр.
Клавиатура
Индикатор
полярности
Примечание
Последний набранный номер храниться в
памяти в течение 15 минут после
отключения трубки от работающей
телефонной линии. По истечении
15 минут номер удаляется из памяти.
B Переключатель HI Z/RING/TALK: положения
трехпозиционного переключателя обозначаются
HI Z - для Контроля линии с высоким
импедансом, RING - для включения звонка при
поступлении входящего сигнала вызова и
Контроля линии с низким импедансом, и TALK -
для разговора.
•
В положении HI Z, обеспечивается подключение
трубки TS19 (состояние – «трубка повешена») к
линии в режиме с высоким значением импеданса.
Это позволяет выполнять контроль телефонной
линии, не прерывая телефонный разговор и
передачу данных или вызовов.
•
В положении RING обеспечивается подключение
трубки TS19 (состояние «трубка повешена») с
подключенным электронным звонком. Данный
режим обеспечивает подключение с низким
значением импеданса и позволяет прослушивать
идентификационные тональные сигналы. Этот
режим обеспечивает более качественный уровень
приема сигналов, передаваемых по телефонной
линии.
•
В положении TALK обеспечивается подключение к
линии (состояние – «трубка снята») для набора
номера и разговора. В этом режиме TS19 работает
как обычный телефонный аппарат.
C Переключатель PULSE/TONE: двухпозиционный
переключатель с отметками PULSE/TONE,
располагается на внутренней стороне рукоятки
трубки ниже динамика. С помощью
переключателя выбирается тип набора. TONE
(тональный) для двухтонального многочастотного
набора телефонного номера (DTMF) или PULSE
(Импульсный) для выполнения импульсного
набора номера..
Кнопочная панель и индикаторы
См. Рис. 3.
Кнопки: трубка имеет 12 кнопок, которые
используются для импульсного или тонального набора
номера, в зависимости от положения переключателя
(PULSE/TONE).
Светодиод полярности линии: ниже под кнопочной
панелью располагается красный светодиод.
Светодиод определяет полярность линии (см. раздел
“Проверка полярности”). Светодиод горит красным
цветом в том случае, если красный тестовый провод
подсоединен к положительному проводу (Tip), а
черный тестовый провод к отрицательному проводу
(Ring) телефонной линии.
bnd03.eps
Рисунок 3. Кнопочная панель
