- ширина 595-598 мм
- толщина 16-22 мм
Высота (C-Рис. C) зависит от высоты
плинтуса прилегающей мебели.
C
b) Петли
Для установки петель необходимо вы‐
сверлить два отверстия диаметром 35
мм и глубиной 12,5-14 мм - в зависимо‐
сти от глубины дверной фурнитуры - на
внутренней стороне двери. Расстояние
между отверстиями должно составлять
416 мм.
Расстояние (B) от верхней кромки двер‐
цы до центра отверстия зависит от раз‐
меров прилегающей мебели.

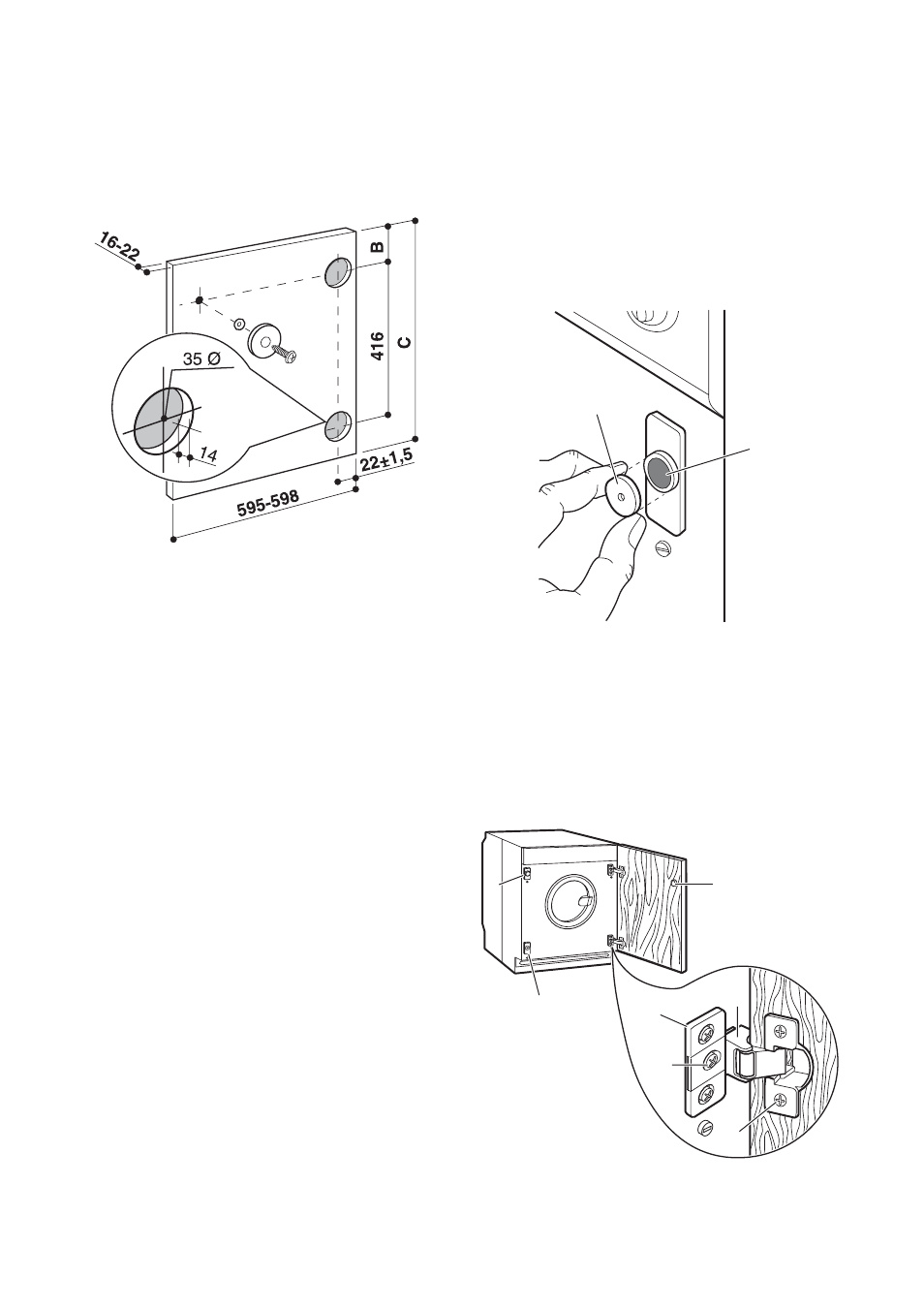

Необходимые размеры приведены на
рисунке C.
Петли прикрепляются к дверце с по‐
мощью шурупов из комплекта поставки
(2-Рис. B).
c) Установка дверцы
Прикрепите петли (1) к машине винтами
M5x15 (3-Рис. B). Петли можно регули‐
ровать для компенсации возможной не‐
равномерности толщины дверцы.
Для точного выравнивания дверцы не‐
обходимо ослабить винт (3-Рис. B), от‐
регулировать дверцу, затем затянуть
винт.
d) Ответная часть магнита (6)
Машина может быть оборудована маг‐
нитным устройством закрытия дверцы.
Чтобы обеспечить правильную работу
данного устройства, на внутренней ча‐
сти дверцы должна быть установлена
ответная часть магнита (6) (стальной
диск + резиновое кольцо). Положение от‐
ветной части должно соответствовать
положению расположенного на машине
магнита (4) (см. рис. D).
D
6
4
Если вы хотите перевесить дверцу, что‐
бы она открывалась слева направо, пе‐
ренесите на другую сторону планки (7),
магнит (4) и пластину (5) (Рис. B и E) Ус‐
тановите ответную часть магнита (6) и
петли (1), как описано выше.
E
1
2
3
7
6
5
4
