Electrolux EWX14550W - Инструкция (Страница 31)

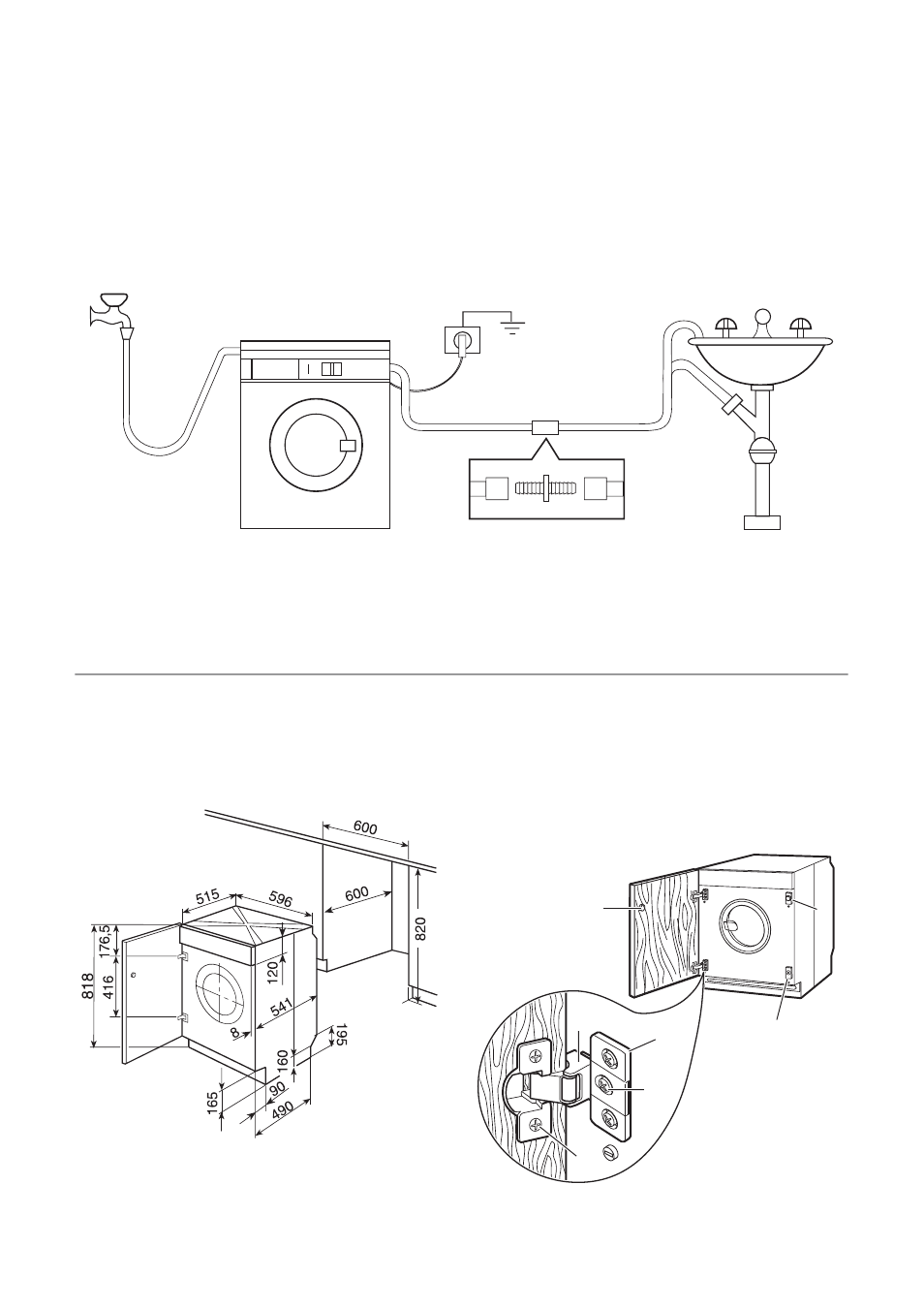

• Подключить к ответвлению сливной
трубы раковины. Это ответвление
должно находиться над сифоном ра‐
ковины так, чтобы высота места сгиба
шланга от пола составляла не менее
60 см.
• Ввести непосредственно в сливную
трубу на высоте не менее 60 см, но не
более 90 см Конец сливного шланга
всегда должен вентилироваться, т.е.
внутренний диаметр сливной трубы
должен быть шире внешнего диамет‐
ра сливного шланга. Сливной шланг
не должен иметь перегибов.
Длина сливного шланга составляет 4 метра. Дополнительный сливной шланг и
соединительный элемент можно приобрести в авторизованном сервисном центре.
Встраивание
Данная стиральная машина может быть
встроена в кухонную мебель. Размеры
ниши для встраивания машины указаны
на рисунке A.
А
Подготовка и установка дверцы
В состоянии поставки машины предус‐
мотрено открывание дверцы справа на‐
лево.
Если вас устраивает такой вариант, до‐
статочно установить на машине петли
(1), а на дверце - ответную часть магнита
(6), поставленные вместе с машиной,
при соблюдении указанных размеров по
высоте (Рис. B)
B
1
2
3
7
6
5
4
a) Дверца
Дверца должна иметь следующие раз‐
меры:
electrolux 31
