Инструкция по эксплуатации Abbingdon Music Research AMR AM-77
Страница 3
2. Основные компоненты изделия

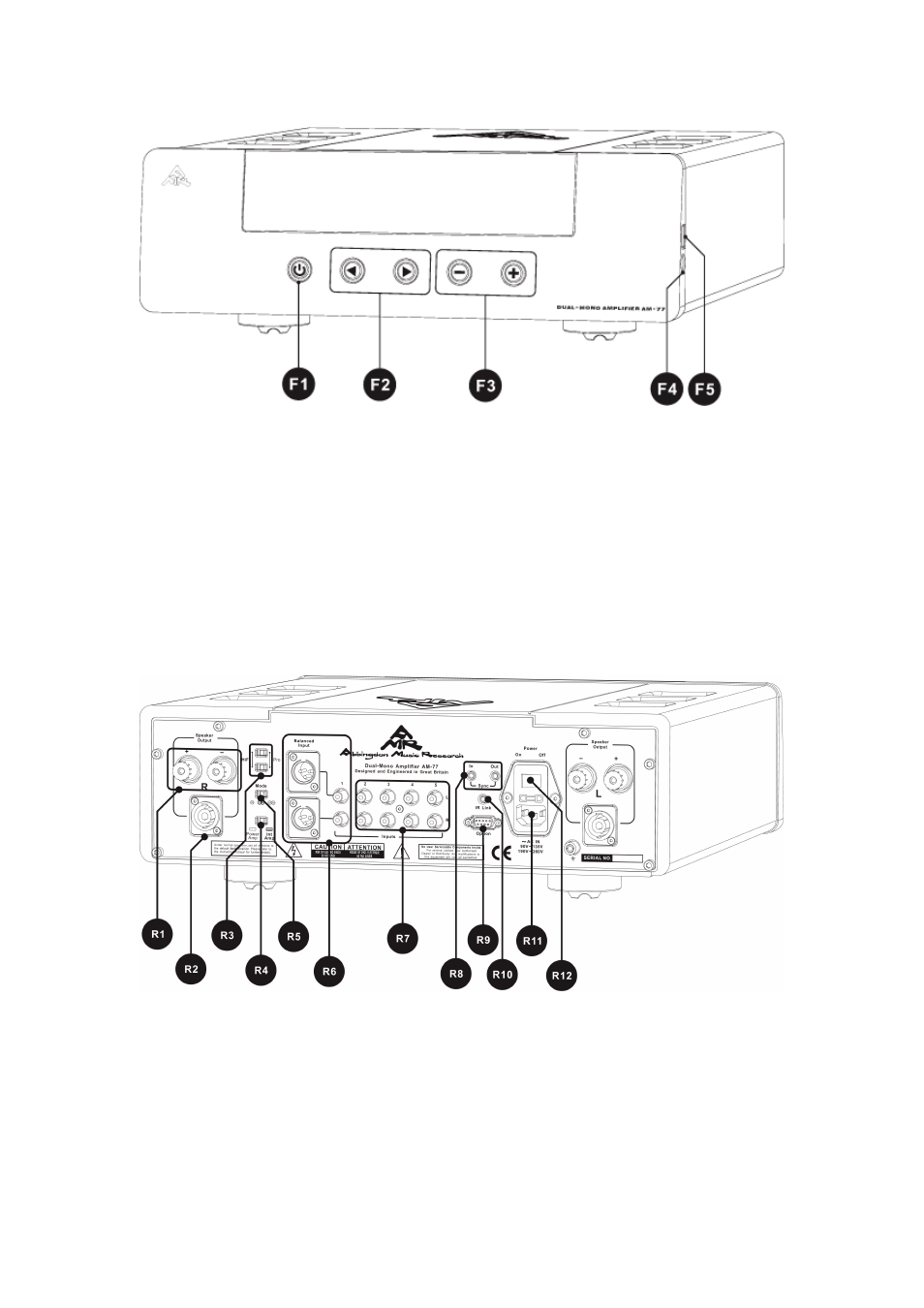

Рис 2.1 Передняя панель.
F1. STANDBY switch: для переключения от режима ожидания в активный.
F2. SOURCE selection buttons: выбор источника.
F3. VOLUME buttons: регулирование громкости.
F4. iPod 3.5 Input Connector: разьем для подсоединения iPod или другого переносного
устройства.
F5. iPod USB charging connector: подзарядка для iPod.
Рис 2.2 Задняя панель
R1. SPADE/BANANA outputs: коннекторы для подключения акустических кабелей.
R2. SPEAKON outputs: для подключения профессиональных Speakon кабелей.
R3. HIFI/PRO switch: выбор входов – обычный или балансный.
R4. INT/POWER Amp switch: выбор режимов интегрального или усилителя мощности.
R5. MODE switch: выбор между режимами Stereo/Monoblock/Bi-Amplification settings.
R6. INPUT 1: совместный XLR или RCA вход.
R7. INPUTS 2-5: RCA входы.
R8. SYNC connectors: для соединения нескольких AM-77.
R9. RS232 интерфейс для апгрейда программного обеспечения.
R10. Infra-Red Link: для кабельного дистанционного управления.
