Инструкция по эксплуатации Abbingdon Music Research AMR AM-77
Страница 14

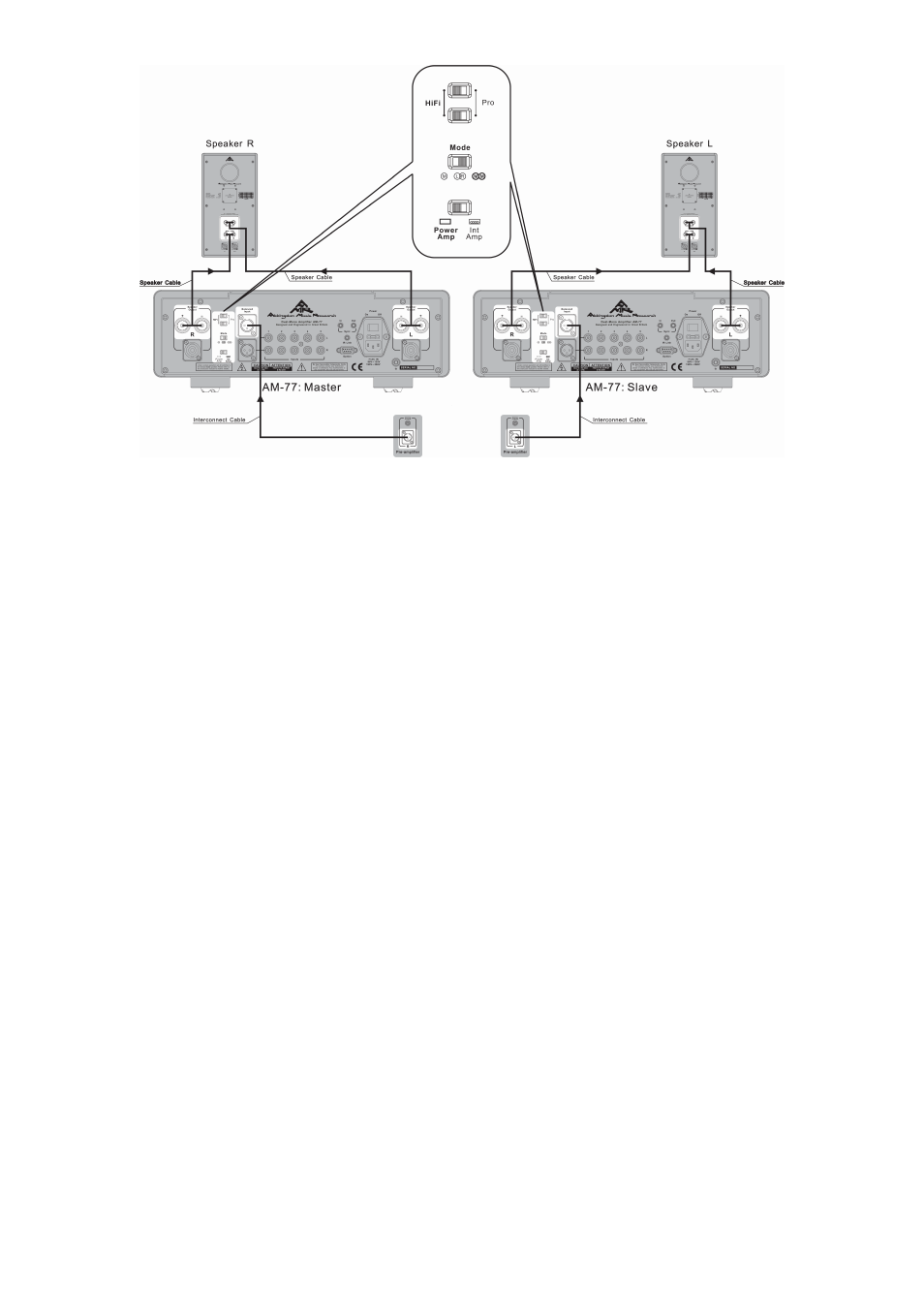

Конфигурация 6
а) Отключите питания ‘POWER’ (R12) на обоих AM-77.
б) Маленькой отверткой сдвиньте слайдер ‘MODE’ (R5) вправо до ‘ММ’.
в) Маленькой отверткой сдвиньте слайдер ‘INT/POWER AMP’ (R4) вправо до‘POWER AMP’.
г) Повторите это для второго усилителя AM-77.
д) Запитайте оба усилителя переключателем ‘POWER’ (R12).
Дополнительные соединения
а) На фронтальной панели справа есть 3,5 мм коннектор (F4) для подсоединения Ipod или
другого переносного плеера. Этот источник работает на входе 4 при условии отключения
RCA разъемов на задней панели. Соседний USB разъем служит только для питания
переносных устройств.
б) Переключатель ‘HiFi/Pro’ баласных XLR входов.
Для большинства источников установка в позицию HIFI будет достаточна. Но если ваш
источник оборудован настоящим трансформаторным балансным выходом, то лучше
установить режим PRO.
в) Коннектор RS232 (R9) предназначен для апгрейда функциональности изделия.
Технические особенности
OptiGain®
Эта схемотехника является собственностью фирмы и основана на комбинации лампы и
биполярных транзисторов в классе Х (Class X: Jikoda circuit). Эта реализация в реальном
времени обнаруживает и исправляет артефакты сигнала – на выходе только чистый звук.
Чего нельзя сказать про типичные транзисторные усилители, основанные на эффекте
обратной связи, которые в теории и практике исправляет сигнал только после наступления
события. Наши исследования показали, что в реальности искажения все же проникают в
выходной каскад, что слышится как «транзисторная сигнатура». Поэтому многие
разработчики предпочитают лампу для хай-енд изделий. Результатом разработки AMR
явился звук, максимально близкий к ламповому классу А. При огромной мощности.
