Инструкция по эксплуатации Hadcock Export GH-242
Страница 2
Сборка тонарма
Трубку и центральную часть тонарма теперь следует разместить на базе, установив центр (3) на иглу базы
(20) основной опоры. Ослабьте винт (17) и подгоните трубку тонарма (2) с центральной частью (3) как
показано на рисунке. Чтобы выходы кабеля совпадали с красной сигнальной площадкой (31). Проверьте,
чтобы после соединения кабеля смотрели в сторону диска.
Настройка шелла
Установите темплет ALIGNMENT PROTRACTOR на шпиндель проигрывателя. Ослабьте винт (5) и установите
картридж так, чтобы он был параллелен линиям в точках А и В. Так же, проверьте единый уровень верхней
плоскости шелла и центральной части тонарма (3).
Установка уровня тонарма
Ослабьте винт (29) на фланце (22) и поднимайте или опускайте центральную опору, пока трубка тонарма не
станет параллельна пластинке на диске проигрывателя. Также можно и подкорректировать рекомендуемый
VTA картриджа производителя.
Настройка антискейтинга
Установите петлю нитки грузика между двумя пластиковыми стоперами антискейтингового стержня (19).

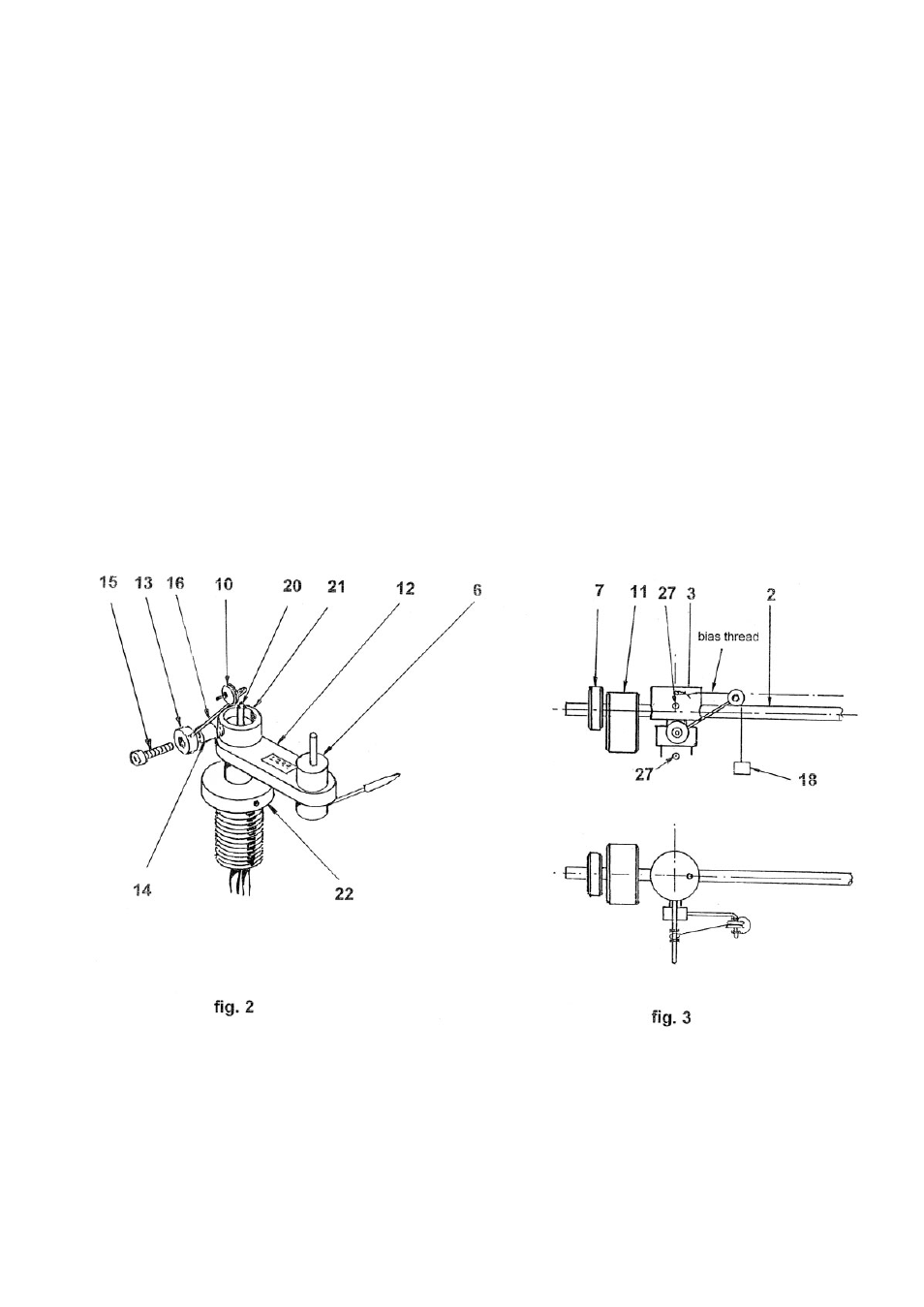

Шкив (16) должен быть установлен так, чтобы нить была параллельна трубке тонарма в режиме
проигрывания (Рис 3). Первоначально установите стоперы где-то посередине антискейтингового стержня.
Окончательное положение определите с помощью пластинки «Hi-Fi News Test Record». Основной (11) и
дополнительный (7) грузики установите согласно рекомендованной прижимной силе. Используйте точные
весы. Азимут (угол поворота шелла) можно корректировать поворотом основного грузика (11).
Окончательная сборка изделия
Закрепите площадку поддержи тонарма (9) с запасом под касание иглой поверхности пластинки.
Монтажное отверстие: 15.87mm (5/8")
Общая длина: 304.8mm (12.0")
Высота: 43.0mm - 90.0mm (1.7" - 3.5")
Длина основания: 86.4mm (3.4")
Эффективная длина: 243.8mm (9.60")
Расстояние до центра шпинделя: 226.0mm (8.9")
Угол захода иглы: 23 градуса
Заход за шпиндель: 62mm (2.4")
Крепление картриджа: 12.7mm (0.50")
Вес картриджей: 3 - 12 grms
