Инструкция по эксплуатации Hadcock Export GH-242
Одноопорный тонарм hadcock gh 242 (великобритания)
Одноопорный тонарм HADCOCK GH 242 (Великобритания)
Содержание упаковки
Трубка тонарма вместе с шеллом и центральной частью; база в сборе с механизмом лифта; фоно-кабель с
шиной заземления; противовес; груз антискейтинга; механизм антискейтинга в полном сборе; 3 сборочных
ключа; винты крепления картриджа; 2 установочных шаблона.
УСТАНОВКА
База
Используйте шаблон А для определения точки сверления крепежного отверстия (22), проверяя все варианты
свободного перемещения тонарма. Просверлите отверстие диаметром 16 мм в столе проигрывателя. Если
комплектный фоно-кабель снабжен разъемами BULLET PHONO PLUGS, то отверстие должно быть 19 мм.
Шайба (25) и гайка (24) закрепляются ключом, входящим в комплект, так, чтобы можно было регулировать
высоту расположения основной опоры (21). Фланец (22) установить так, чтобы крепежный винт (29)
позволял регулировать высоту центральной опоры.
Сборка механизма антискейтинга
Ослабьте винт (15) и установите колесико механизма (14), затем прикрутите его обратно к основной опоре
(21).
Установка картриджа в шелл
Ослабьте винт (5) в шелле (1). Можете снять шелл для удобства установки картриджа. Не забудьте поставить
предохранитель иглы. Выберите винты нужной длины и закрепите картридж.
Установка шелла на трубку
Закрепите шелл винтом (5). Аккуратно соедините кабеля по следующей схеме: красный – правый сигнал,
белый – левый сигнал, зеленый – правая земля, черный/голубой – левая земля.
Установка грузиков

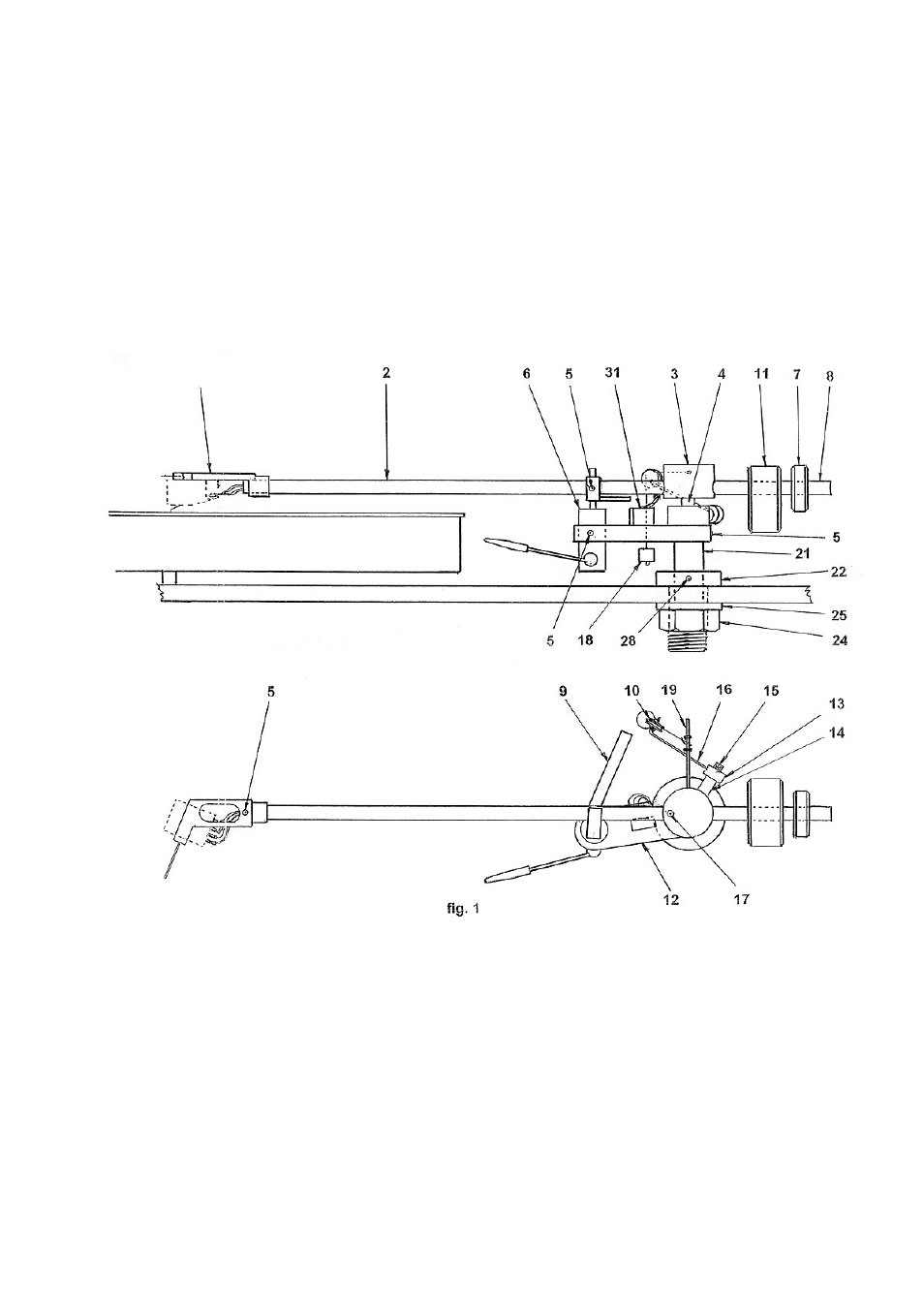

Установите основной (11) и дополнительный грузики (7) на тыловую часть трубки, как показано на рис. 1.
