130
Установка и замена компонентов
ВНИМАНИЕ. Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъемы и измените направление установки платы.
5
Установка новой мини-платы.
a
Установите мини-плату под углом 45 градусов по отношению к разъему и надавите на нее до
щелчка.
ВНИМАНИЕ. Во избежание повреждения мини платы никогда не размещайте кабели под платой.
b
Подсоедините антенные кабели к разъемам для антенны на мини-плате, подобрав цвет кабеля к
цвету треугольника над разъемом. Подсоедините главный антенный кабель (белый) к разъему
для антенны с белым треугольником. Подсоедините вспомогательный антенный кабель
(
черный) к разъему для антенны с черным треугольником.
ПРИМЕЧАНИЕ. Если компьютер оснащен серым кабелем, подсоедините его к разъему с серым
треугольником, если таковой имеется на плате.

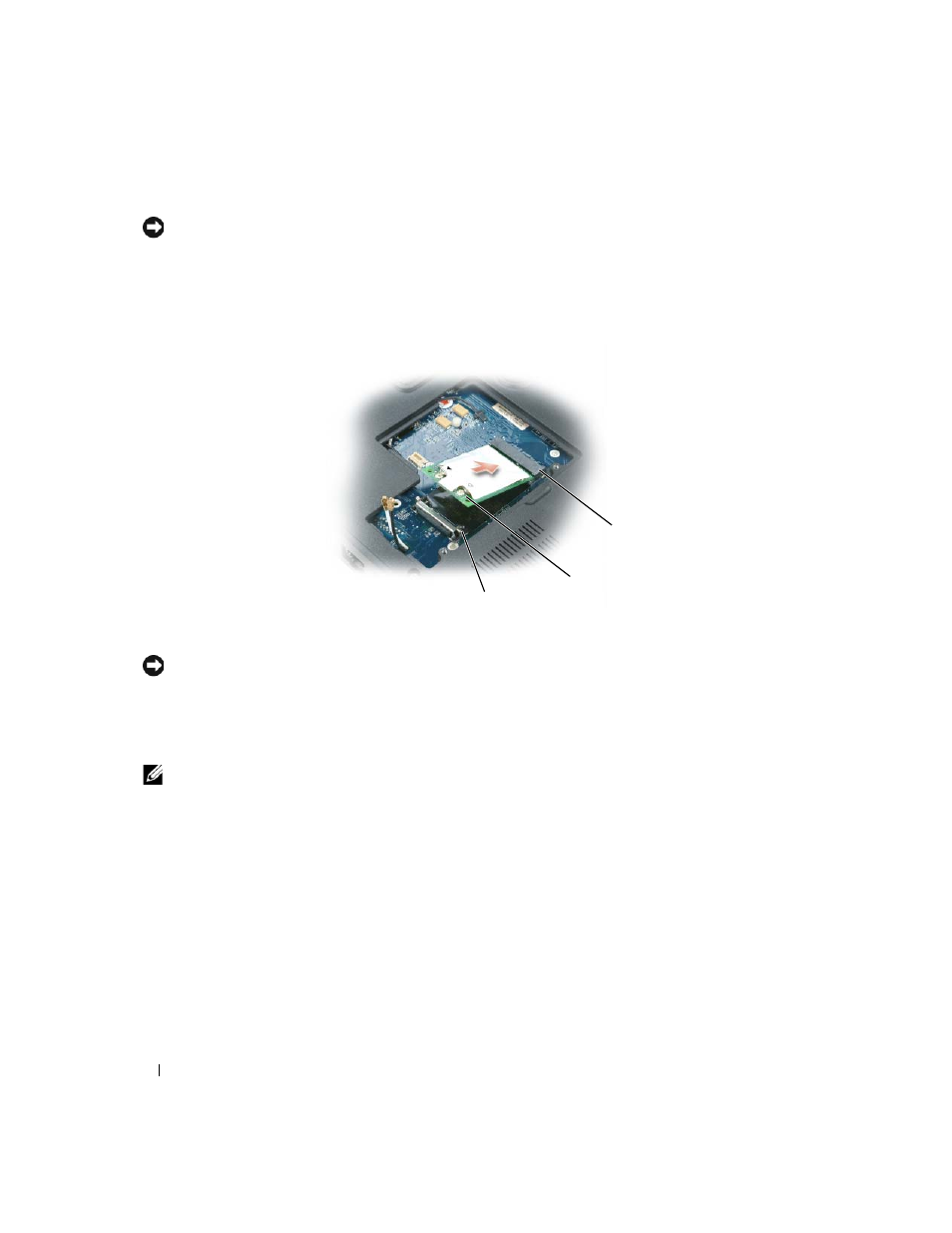

1 зажимные клипсы 2 разъемы антенны (2) 3 разъем мини-платы
2
3
1
