6
ML1(n)
7
ML2(p)
8
ЗЕМЛЯ
9
ML2(n)
10
ML3(p)
11
ЗЕМЛЯ
12
ML3(n)
13
ЗЕМЛЯ
14
ЗЕМЛЯ
15
AUX(p)
16
ЗЕМЛЯ
17
AUX(n)
18
HPD
19
DP_PWR Возврат
20
+3.3V DP_PWR

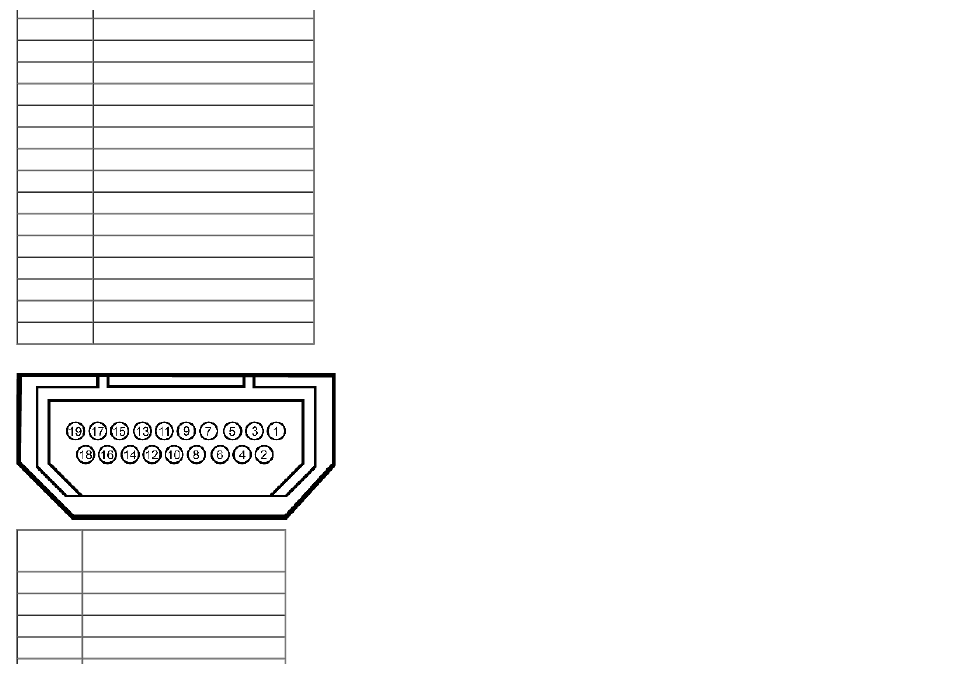

19-контактный разъем HDMI
Номер
контакта
19-контактный разъем
подключенного сигнального
кабеля
1
TMDS ДАННЫЕ 2+
2
TMDS ДАННЫЕ 2, ЭКРАН
3
TMDS ДАННЫЕ 2-
4
TMDS ДАННЫЕ 1+
