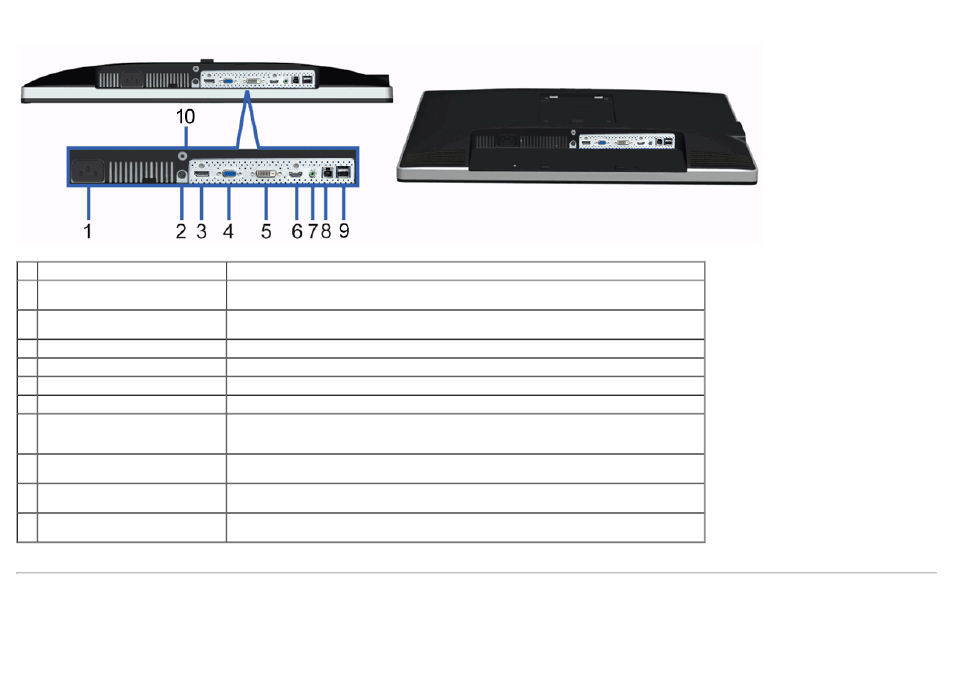

Вид снизу
Вид снизу
Вид снизу с монитора
№
Описание
Назначение
1
Гнездо для подключения сетевого
кабеля
Подключите кабель питания.
2
Соединитель источника постоянного
тока с устройством Dell Soundbar
Подключите шнур источника питания (по желанию).
3
Разъем DP
Подключите к компьютеру DP.
4
Разъем VGA
Подключите к компьютеру VGA-кабель.
5
Разъем DVI
Подключение DVI-кабеля (двухканального) от компьютера.
6
Разъем HDMI
Подключение устройств, таких как плеер DVD или телеприставки.
7
Аудио разъемы
Подключение выходных аудиоустройств для канала HDMI 1.4 или канала DisplayPort 1.2.
Подключите аудиовыход к черному разъему. Используйте этот разъем для подключения
2.0-канальных источников звука.*
8
Восходящий порт USB
Подключите USB-кабель, поставляемый с монитором, к монитору и компьютеру. После
подключения кабеля можно использовать USB-разъемы сбоку и в нижней части монитора.
9
Нисходящие порты USB
Подключите USB-устройства. Данный разъем можно использовать только после подключения
USB-кабеля к компьютеру и к вышестоящему USB-разъему на мониторе.
10 Стенд блокировка функций
Служит для крепления подставки к монитору при помощи винта M3 x 12 мм (винт не входит в
комплект поставки)
* К разъему линейного аудиовыхода не допускается подключение наушников.
