Подключение проектора
7
2
Подключение проектора
ВНИМАНИЕ!
Перед выполнением любых приведенных ниже
процедур выполните инструкции по технике безопасности,
приведенные на стр. 6.

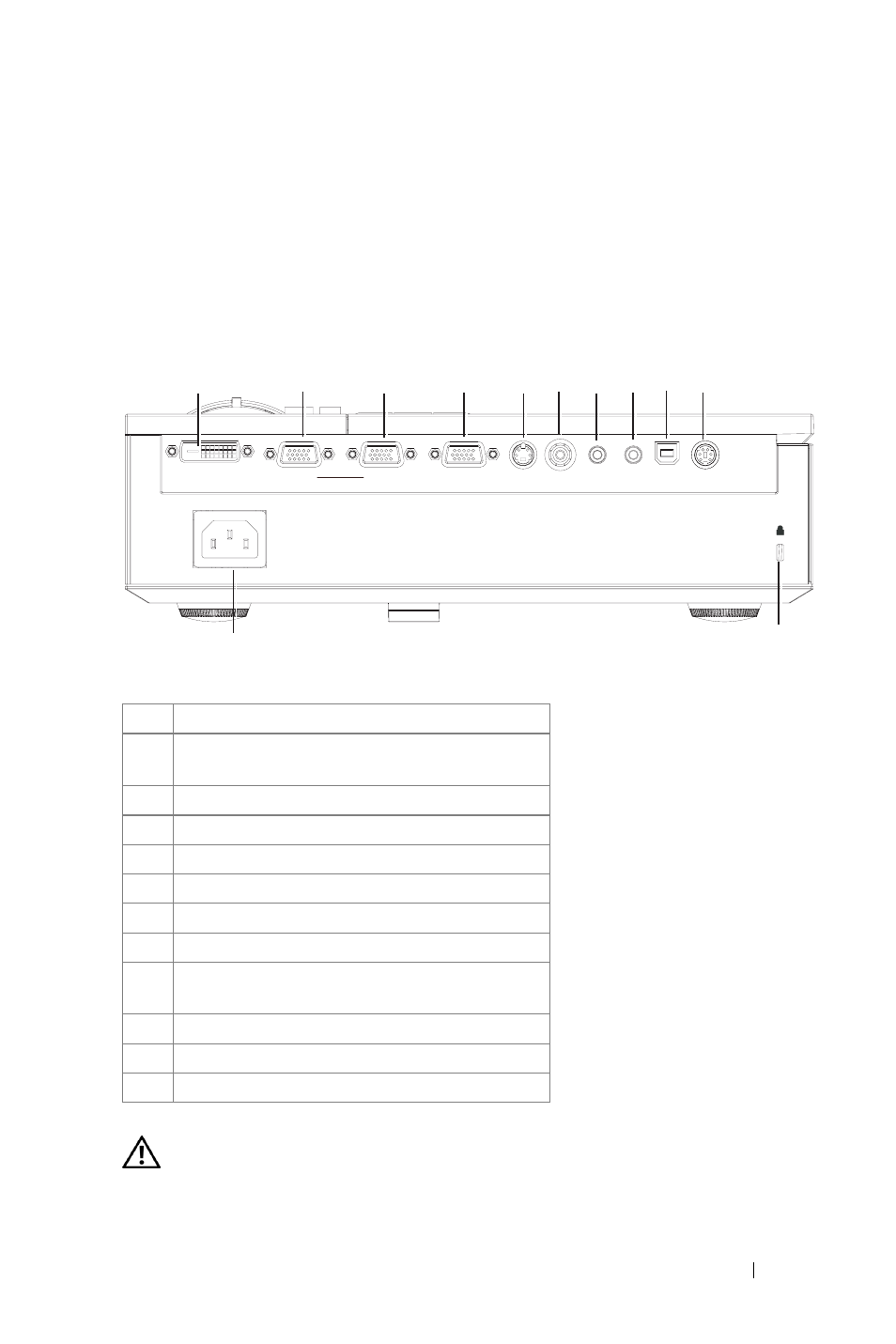

1
Разъем входа DVI-D
2
Выход VGA-A (сквозное подключение
монитора)
3
Разъем входа VGA-A (D-Sub)
4
Разъем входа VGA-B (D-Sub)
5
Разъем S-Video
6
Разъем композитного видеосигнала
7
Разъем аудиовхода
8
Разъем аудиовыхода
9
Разъем USB для дистанционного
управления
10
Разъем RS232
11
Разъем защитного тросика
12
Разъем кабеля питания
2
1
3
4
5
6
7
8 9 10
11
12
Dell
1609WX
USB
Remote
RS-232
DVI-D In
S-Video In
Video In
VGA - B
In
Audio Out
Audio In
VGA - A
Out
VGA - A
In
