Подключение проектора 15

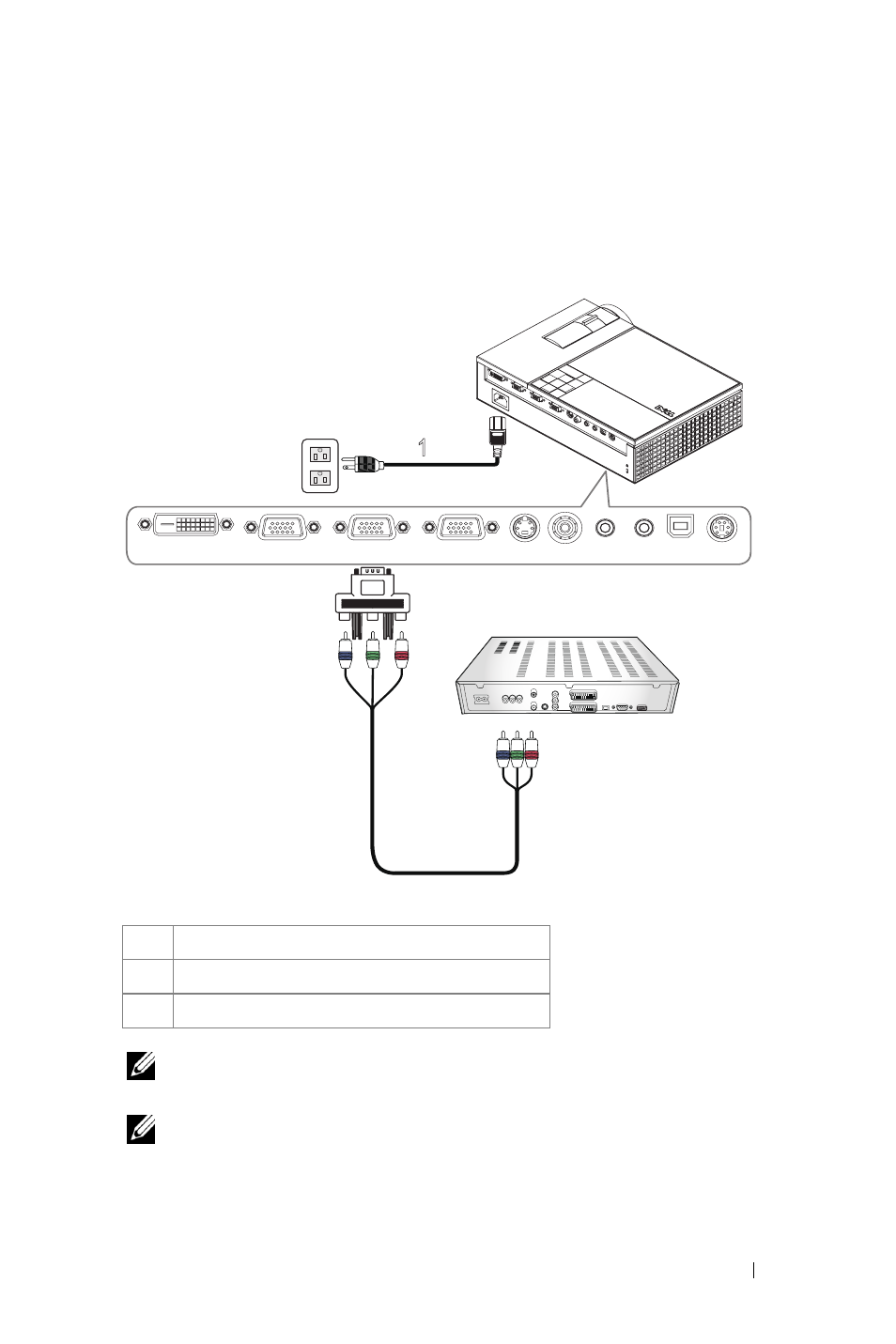

Подключение DVD-плеера при помощи кабеля
компонентного видеосигнала
Использование кабеля YPbPr – YPbPr и адаптера YPbPr – VGA
ПРИМЕЧАНИЕ. Кабель YPbPr – YPbPr и переходник VGA –
YPbPr не входят в комплект поставки проектора Dell.
ПРИМЕЧАНИЕ. Компонентный кабель можно подключить ко
входу VGA-A, либо ко входу VGA-B.
1 Кабель питания
2 Кабель YPbPr – YPbPr
3 Адаптер YPbPr – VGA
22
3
1
USB
Remote
RS-232 DVI-D In S-Video In Video In VGA - B
In
Audio Out Audio In VGA - A
Out
VGA - A
In
