Платы PCI и PCI Express
Dell™ Inspiron™ 560s Руководство по обслуживанию
Извлечение плат PCI и PCI Express
Установка плат PCI и PCI Express
Настройка компьютера после извлечения или установки платы PCI/PCI Express
Извлечение плат PCI и PCI Express
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите опорную скобу (см. раздел Извлечение опорной скобы ).
4. При необходимости отсоедините все подключенные к плате кабели и извлеките плату .
l При работе с платой PCI или PCI Express x1 возьмите ее за верхние углы и освободите из разъема.
l При работе с платой PCI Express x16 нажмите на удерживающий механизм, возьмите плату за верхние углы и освободите из разъема.
5. Если вы не собираетесь устанавливать другую плату , установите в пустое отверстие для платы металлическую заглушку.
6. Установите опорную скобу (см. раздел Установка опорной скобы ).
7. Установите крышку корпуса на место (см. раздел Установка крышки корпуса компьютера ).
8. Подключите компьютер и устройства к электросети и включите их .
9. Удалите драйвер платы из операционной системы .
10. Информацию о завершении процедуры извлечения см . в разделе Настройка компьютера после извлечения или установки платы PCI/PCI Express .
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ВНИМАНИЕ ! Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем , как открывать
корпус .
ВНИМАНИЕ ! Не работайте с компьютером , если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т . п.).
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .

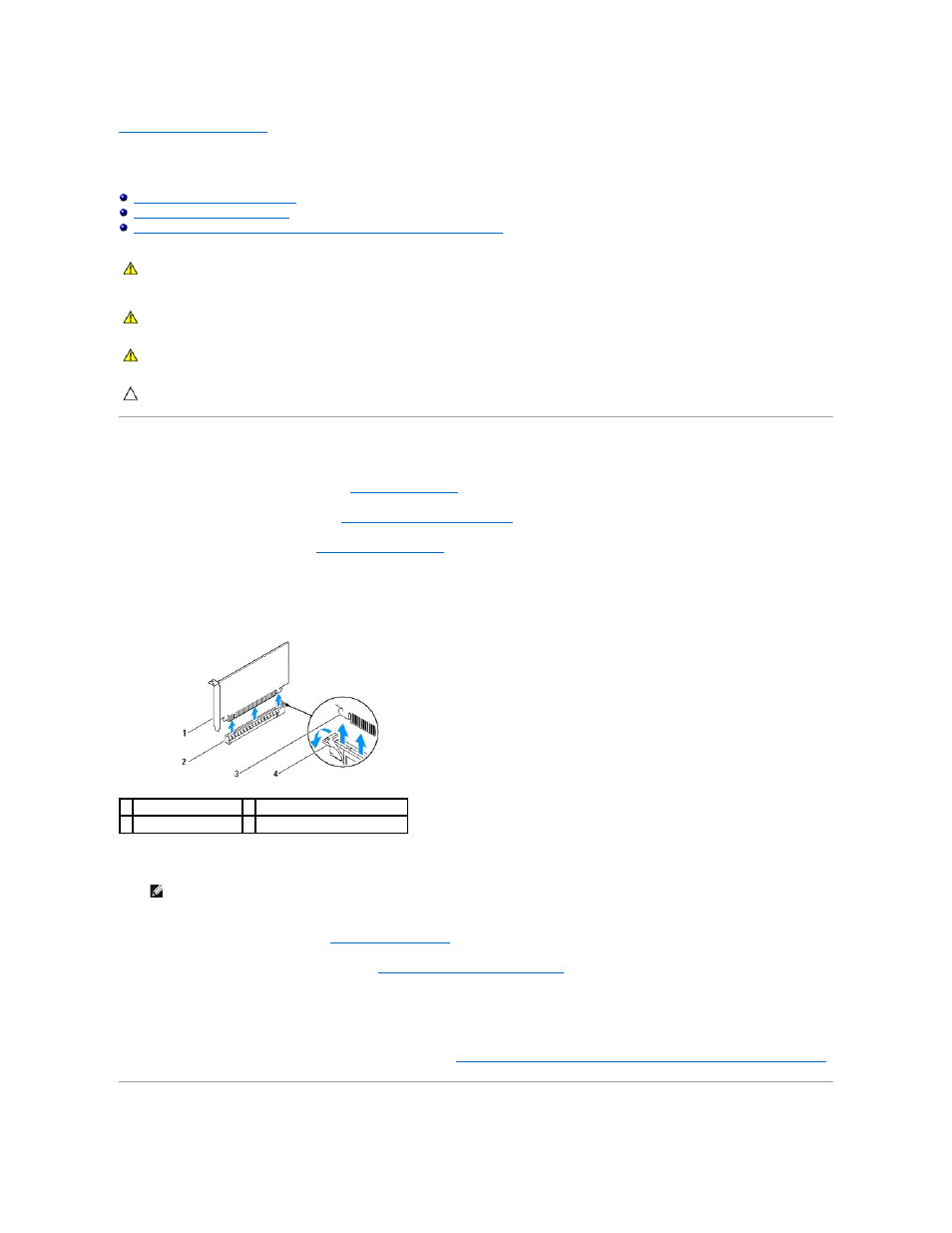

1 плата PCI Express x16 2 слот для платы PCI Express x16
3 лепесток крепления 4 удерживающий механизм
ПРИМЕЧАНИЕ . Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта FCC. Кроме того,
заглушки защищают компьютер от пыли и грязи .
