4. Аккуратно вставьте устройство чтения карт памяти в слот FlexBay до щелчка.
5. Присоедините USB-кабель FlexBay в разъем системной платы (см. раздел Элементы системной платы ).
6. Установите переднюю лицевую панель (см. раздел Установка лицевой панели ).
7. Установите крышку корпуса на место (см. раздел Установка крышки корпуса компьютера ).
8. Подключите компьютер и устройства к электросети и включите их .
Оптический дисковод
Извлечение оптического дисковода
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите лицевую панель (см. раздел Снятие лицевой панели ).
4. Отключите кабель питания и кабель передачи данных от задней панели дисковода для оптических дисков .
5. Нажмите фиксирующий выступ на боку оптического дисковода и выдвиньте оптический дисковод .
6. Установите переднюю лицевую панель (см. раздел Установка лицевой панели ).
ПРИМЕЧАНИЕ . Если заменять оптический дисковод не планируется , отсоедините второй конец кабеля передачи данных от системной
платы и отложите его в сторону . Установить оптический дисковод можно позднее с помощью кабеля данных.

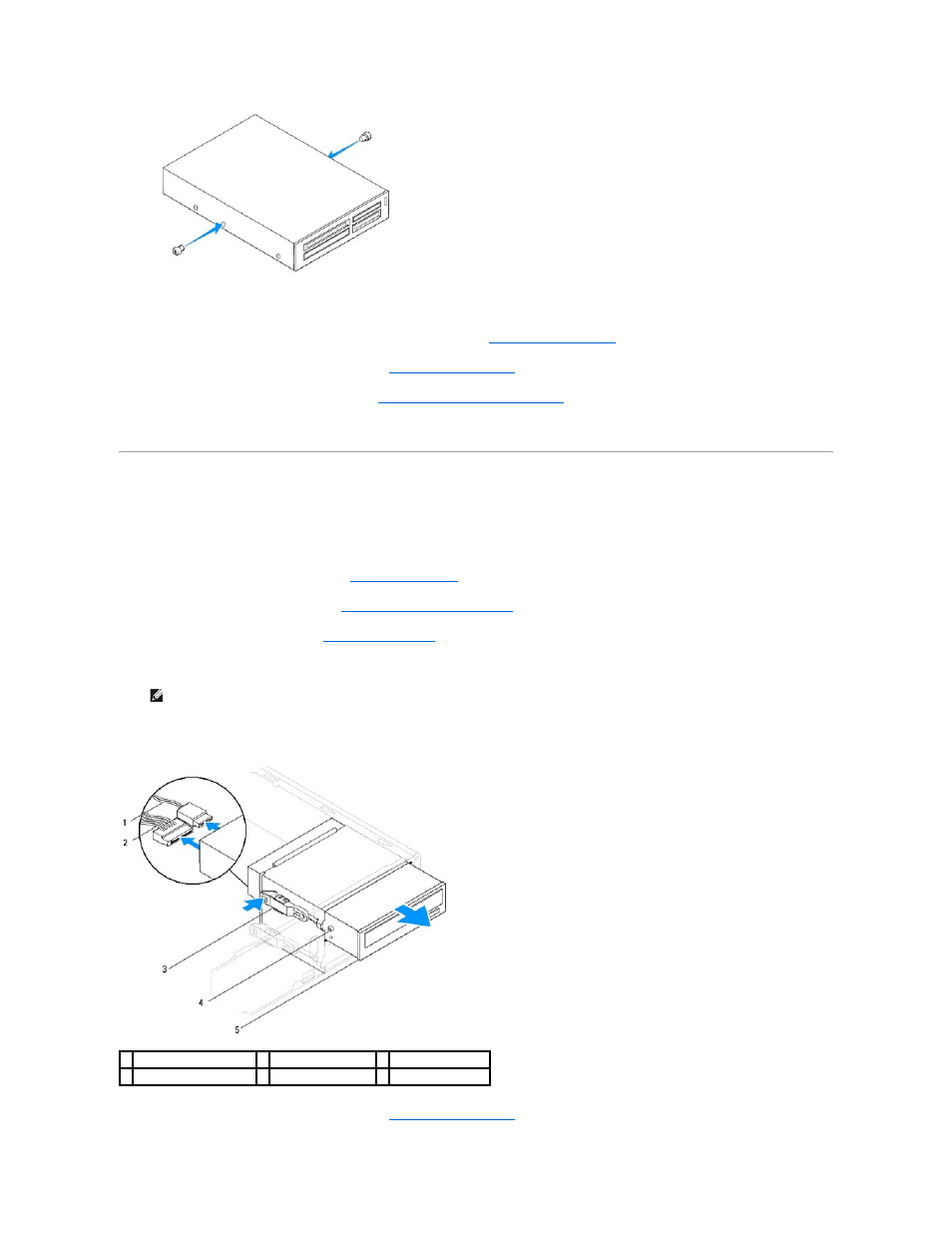

1 кабель передачи данных 2 кабель питания 3 лепесток крепления
4 винты с буртиками (2) 5 оптический дисковод
