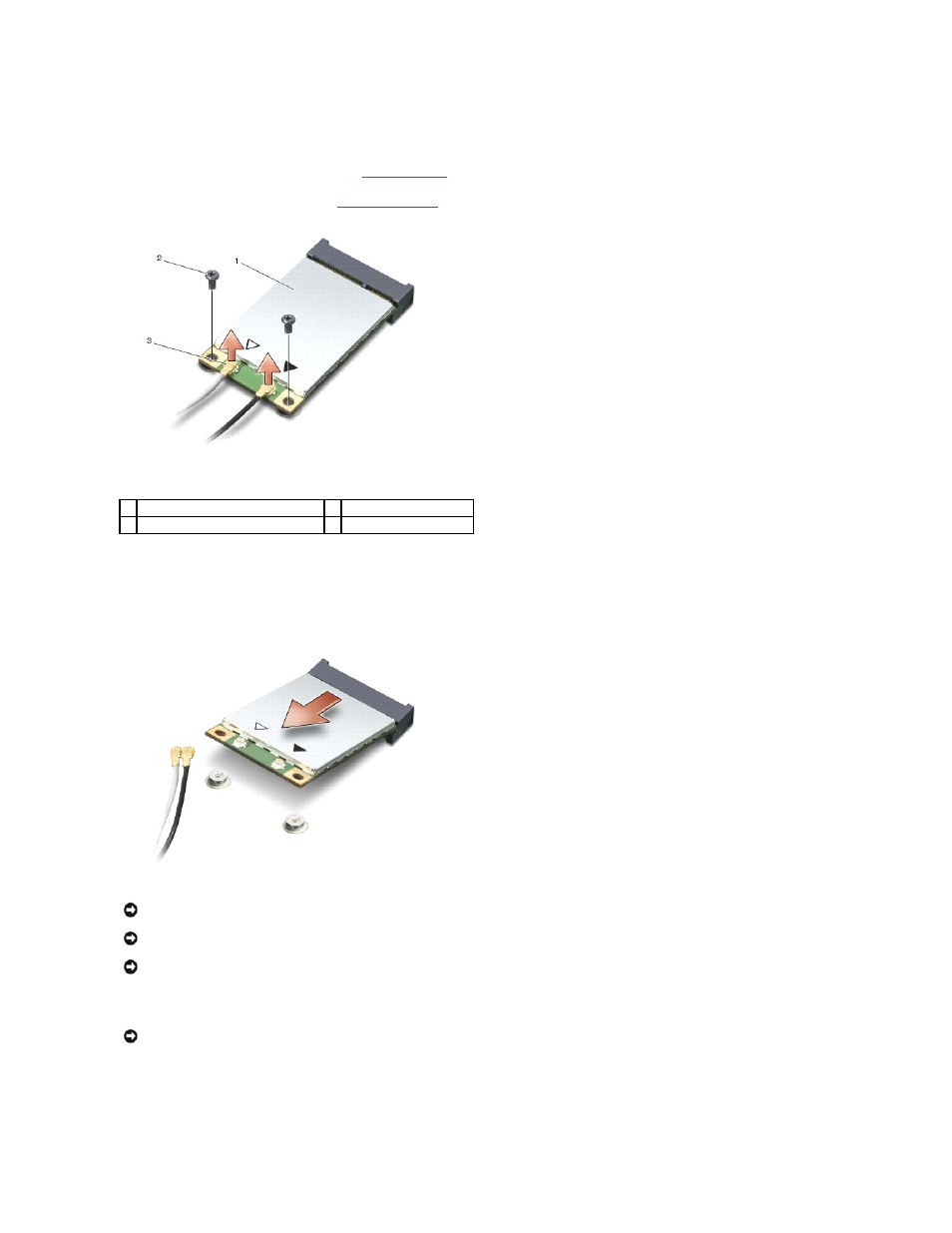

Замена мини -платы
1. Выполните инструкции , описанные в разделе Перед установкой .
2. Снимите упор для рук . Смотрите раздел Замена упора для рук .
3. Отсоедините от мини -платы антенные кабели.
4. Высвободите мини -плату, вывернув крепежный винт.
5. Приподнимите мини -плату и извлеките ее из разъема на системной плате.
6. Чтобы заменить мини -плату, извлеките новую мини-плату из ее упаковки.
7. Вставьте мини -плату под углом 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы беспроводной
локальной сети помечен "WLAN", и так далее.
8. Вдавите другой конец платы WLAN в слот на системной плате и вверните обратно два крепежных винта.
1 мини -плата 2 крепежный винт (2)
3 разъем антенного кабеля (2)
ВНИМАНИЕ : Храните извлеченную мини -плату в защитной антистатической упаковке. Смотрите информацию о защите от электростатического
разряда в сведениях по технике безопасности , прилагаемых к компьютеру.
ВНИМАНИЕ : Разъемы сконструированы так , чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате и измените направление установки платы .
ВНИМАНИЕ : Во избежание повреждения мини -платы не разрешается размещать кабели под платой.
ВНИМАНИЕ : Равномерно надавите на плату , чтобы задвинуть ее в слот. Если приложить слишком большое усилие, можно повредить разъем.
