Замена дисплея, Замена дисплея в сборе – Инструкция по эксплуатации Dell Inspiron 1210
Страница 12
Назад на страницу Содержания
Замена дисплея
Dell™ Inspiron™ 1210
- руководство по обслуживанию
Обратная установка лицевой панели
Замена дисплея в сборе
1.
Выполните инструкции в разделе
Перед установкой
.
2.
Снимите упор для рук
. Смотрите раздел
Замена упора для рук
.
3.
Потяните за язычок кабеля дисплея
, чтобы отсоединить кабель от разъема на системной плате.
4.
Отсоедините кабель камеры и
LVDS "2-в-1" от разъема на системной плате.
5.
Выверните четыре винта
M2,5 x 3 мм из шарниров дисплея.
6.
Приподнимите дисплей в сборе и снимите его с основания компьютера
.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
:
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
, например к разъему на задней панели компьютера.
ВНИМАНИЕ
:
Во избежание повреждения системной платы необходимо перед работой с внутренними компонентами компьютера извлечь
аккумулятор из отсека
.
ПРИМЕЧАНИЕ
:
Обратите внимание на то
, как кабель дисплея и кабель камеры и LVDS "2-в-1" были подключены к системной плате.

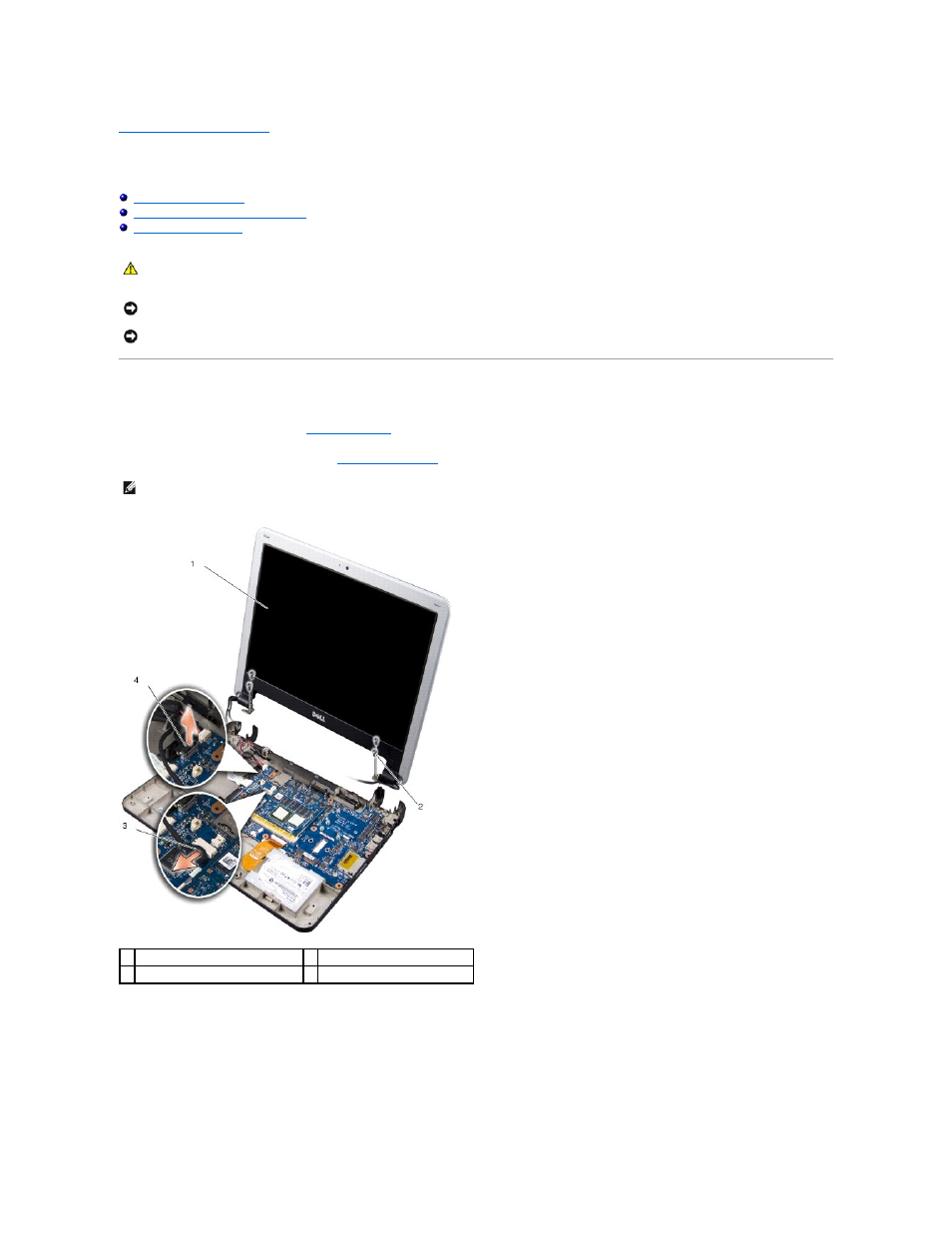

1 дисплей
2 винты M2,5 x 3 мм (4)
3 кабель "2-в-1": конец камеры
4 кабель "2-в-1": конец LVDS
