Установка системной платы – Инструкция по эксплуатации Dell Inspiron 17 (N7010)
Страница 61
21.
Снимите радиатор процессора
(см. раздел
Извлечение радиатора процессора
).
22.
Извлеките модуль процессора
(см. раздел
Извлечение модуля процессора
).
Установка системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите на место модуль процессора
(см. раздел
Установка модуля процессора
).
3.
Установите на место радиатор процессора
(см. раздел
Установка радиатора процессора на место
).
4.
Совместите невыпадающие винты на вентиляторе концентратора контроллера платформы с отверстиями в системной плате
.
5.
Затяните два невыпадающих винта
, которыми вентилятор концентратора контроллера платформы крепится к системной плате.
6.
Переверните системную плату
.
7.
Совместите разъемы на системной плате со слотами в основании компьютера
.
8.
Используйте направляющие штыри в основании компьютера для правильного размещения системной платы
.
9.
Вверните обратно
8 винтов, которыми системная плата крепится к основанию компьютера.
10.
Подключите кабель платы с индикаторами состояния к разъему на системной плате
.
11.
Подключите кабель дисплея к разъему системной платы и вверните обратно заземляющий винт кабеля дисплея
.
12.
Подключите к соответствующим разъемам на системной плате кабели динамика
, сабвуфера и адаптера переменного тока.
13.
Установите на место вентилятор процессора
(см. раздел
Установка вентилятора процессора
).
14.
Установите на место плату
Bluetooth (см. раздел
Установка платы
Bluetooth
).
15.
Установите на место батарейку типа «таблетка»
(см. раздел
Установка батарейки типа «таблетка»
).
16.
Установите на место упор для рук
(см. раздел
Установка упора для рук
).
17.
Установите на место клавиатуру
(см. раздел
Обратная установка клавиатуры
).
18.
Выполните инструкции с
шаг
5
по
шаг
7
в
Установка жесткого диска
.
19.
Установите мини
-плату (см. раздел
Установка мини
-платы
).
20.
Установите на место модуль
(или модули) памяти (см. раздел
Установка модуля памяти
).
21.
Установите крышку модуля
(см. раздел
Установка крышки модуля
).

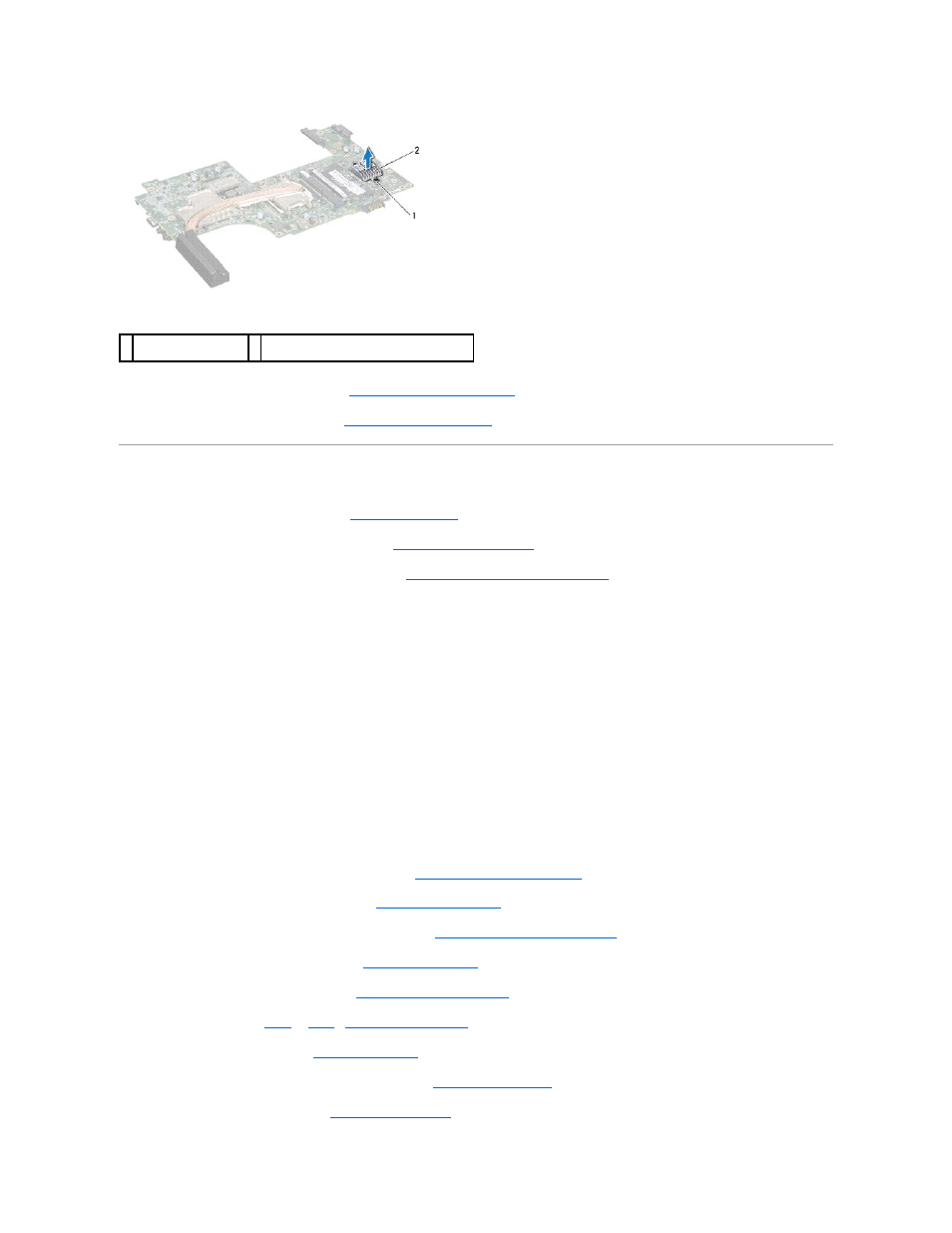

1 невыпадающие винты
(2)
2 Вентилятор концентратора контроллера
платформы
