16.
Выверните восемь винтов
, которыми блок системной платы крепится к корпусу компьютера.
17.
Осторожно высвободите разъемы из слотов на компьютере
, приподнимите системную плату и снимите ее с основания компьютера.
18.
Переверните системную плату в сборе
.
19.
Ослабьте два невыпадающих винта
, которыми вентилятор концентратора контроллера платформы крепится к системной плате.
20.
Снимите вентилятор концентратора контроллера платформы с системной платы
.

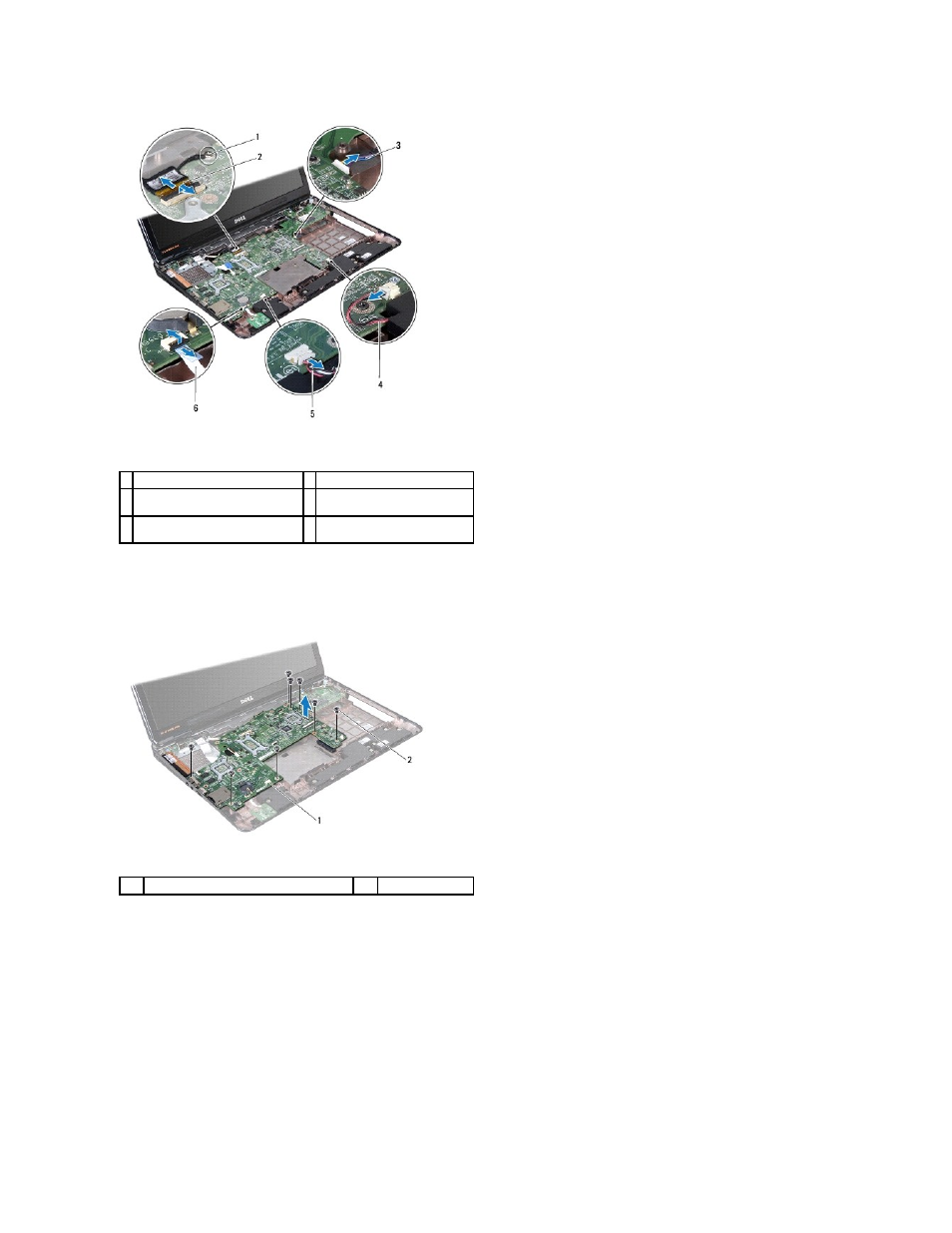

1 заземляющий винт кабеля дисплея 2 кабель дисплея
3 кабель разъема адаптера
переменного тока
4 кабель сабвуфера
5 кабель динамика
6 кабель платы с индикаторами
состояния
1
блок системной платы
2
винты
(8)
