6.
Приподнимите панель дисплея и снимите ее с крышки дисплея
.
7.

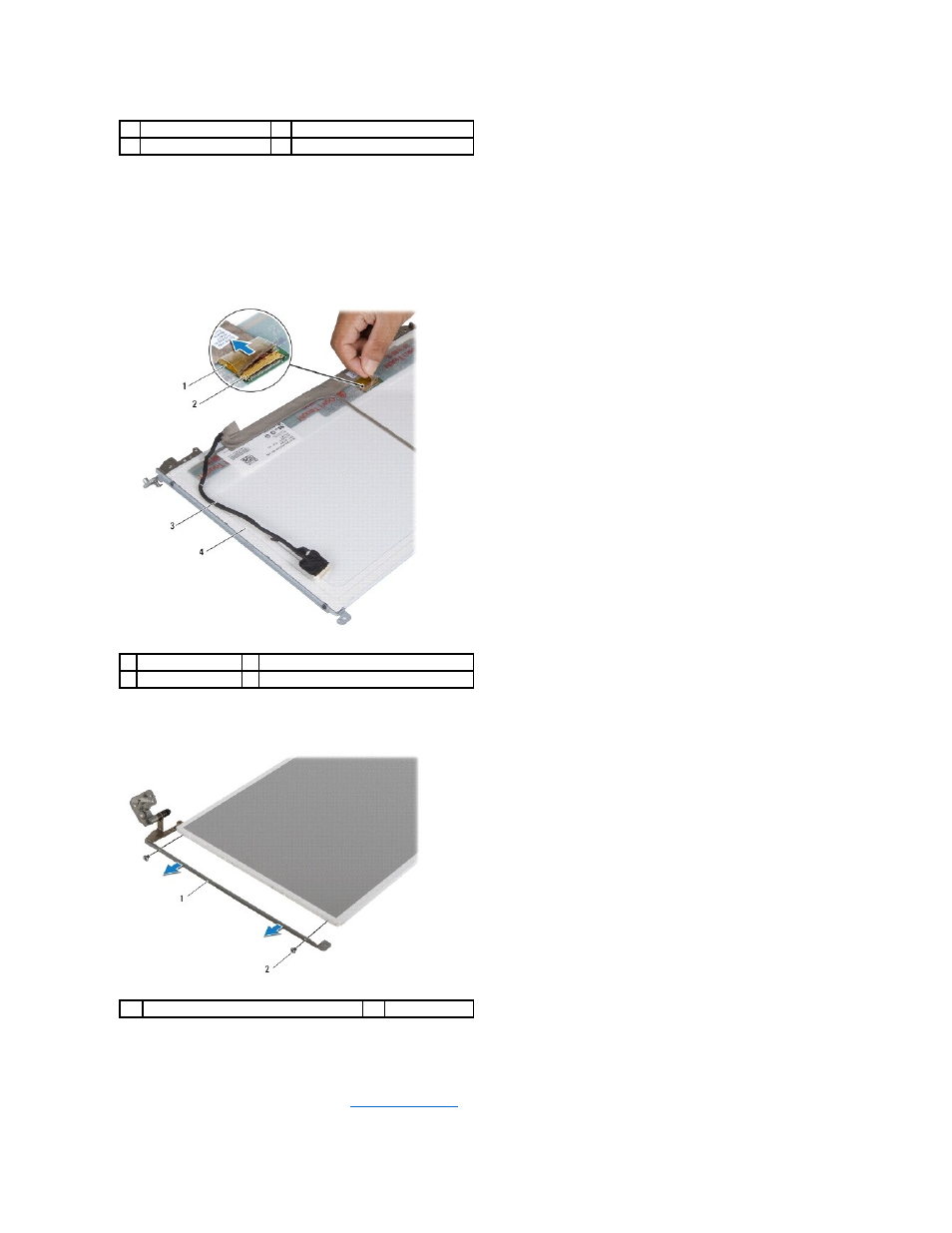

Переверните панель дисплея и положите ее на чистую поверхность
.
8.
Приподнимите ленту
, которой кабель дисплея крепится к разъему платы дисплея, и отсоедините кабель дисплея.
9.
Отсоедините кабель камеры от задней части панели дисплея
.
10.
Выверните четыре винта
(по два с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
Установка панели дисплея
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
1
кабель дисплея
2
винты
(8)
3
панель дисплея
4
разъем кабеля камеры
1
лента
2
разъем платы дисплея
3
кабель дисплея
4
тыльная сторона панели дисплея
1
скобы панели дисплея
(2)
2
винты
(4)
