Установка дисплея в сборе
1. Выполните действия , описанные в разделе Перед началом работы .
2. Установите дисплей в соответствующее положение и закрутите два винта (по одному с каждой стороны), которыми дисплей крепится к
основанию компьютера .
3. Проложите кабель дисплея по направляющим желобкам и подключите его к разъему на системной плате .
4. Проложите антенный кабель мини -платы по направляющим желобкам и подключите его к разъему на мини-плате.
5. Переверните компьютер и вверните обратно два винта в основание компьютера .
6. Установите на место упор для рук (см. раздел Установка упора для рук ).
7. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
8. Установите аккумулятор обратно (см. раздел Установка аккумулятора ).
Лицевая панель дисплея
Извлечение лицевой панели дисплея
1. Выполните действия , описанные в разделе Перед началом работы .
2. Извлеките дисплей в сборе (см. раздел Извлечение дисплея в сборе ).
3. Кончиками пальцев осторожно приподнимите внутренний край лицевой панели .
4. Извлеките лицевую панель дисплея .

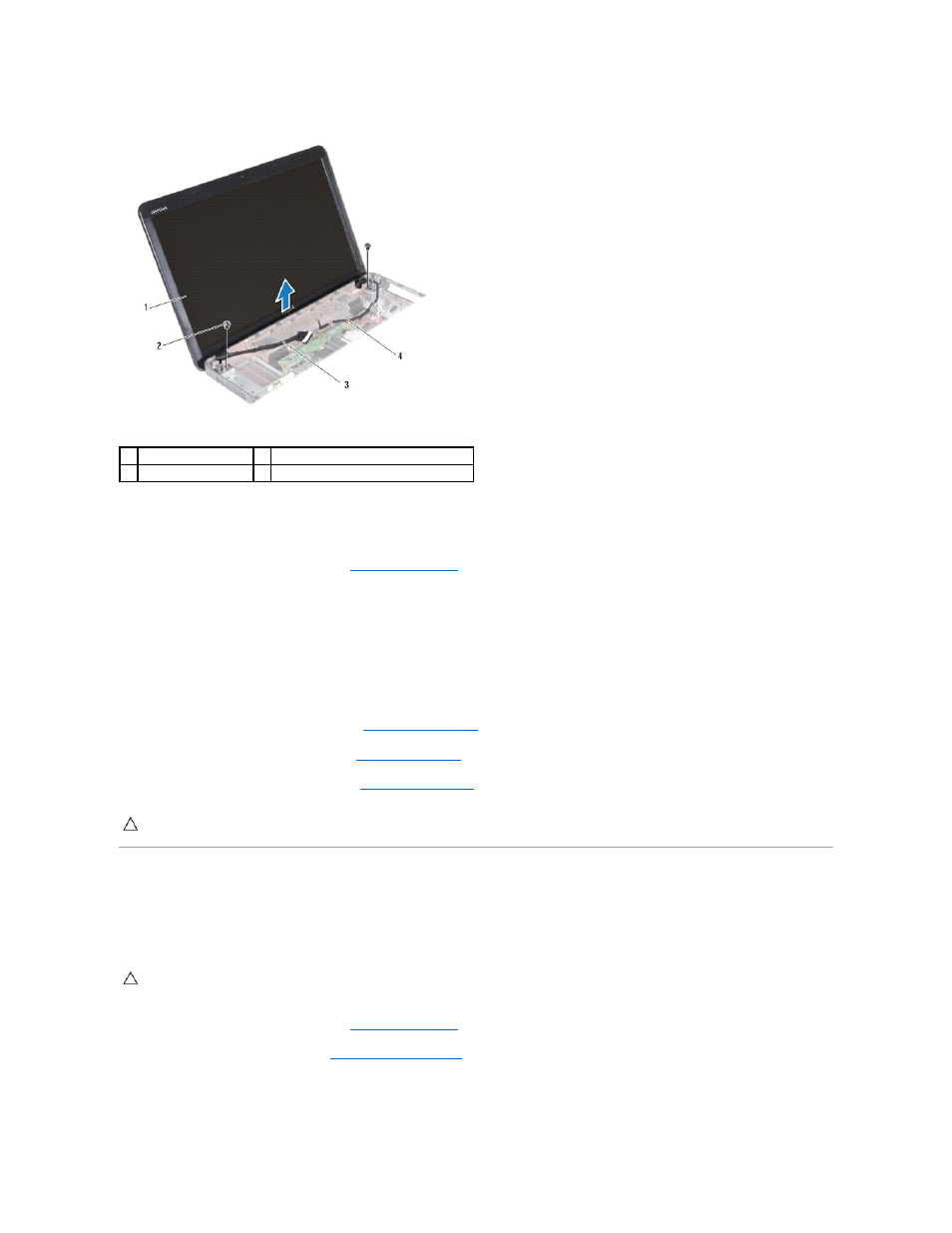

1 дисплей в сборе 2 винты (2)
3 кабель дисплея 4 антенный кабель мини -платы
ПРЕДУПРЕЖДЕНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно
внутри корпуса . В противном случае можно повредить компьютер.
ПРЕДУПРЕЖДЕНИЕ . Лицевая панель крайне хрупка . Соблюдайте осторожность при извлечении лицевой панели во избежание ее
повреждения .
