Установка шарниров дисплея, Установка, Шарниров дисплея – Инструкция по эксплуатации Dell Latitude 3440
Страница 36
Advertising
e) плату WLAN
f) жесткий диск
g) оптический дисковод
h) клавиатуру
i) упор для рук
j) системную плату
k) дисплей в сборе
l) лицевую панель дисплея

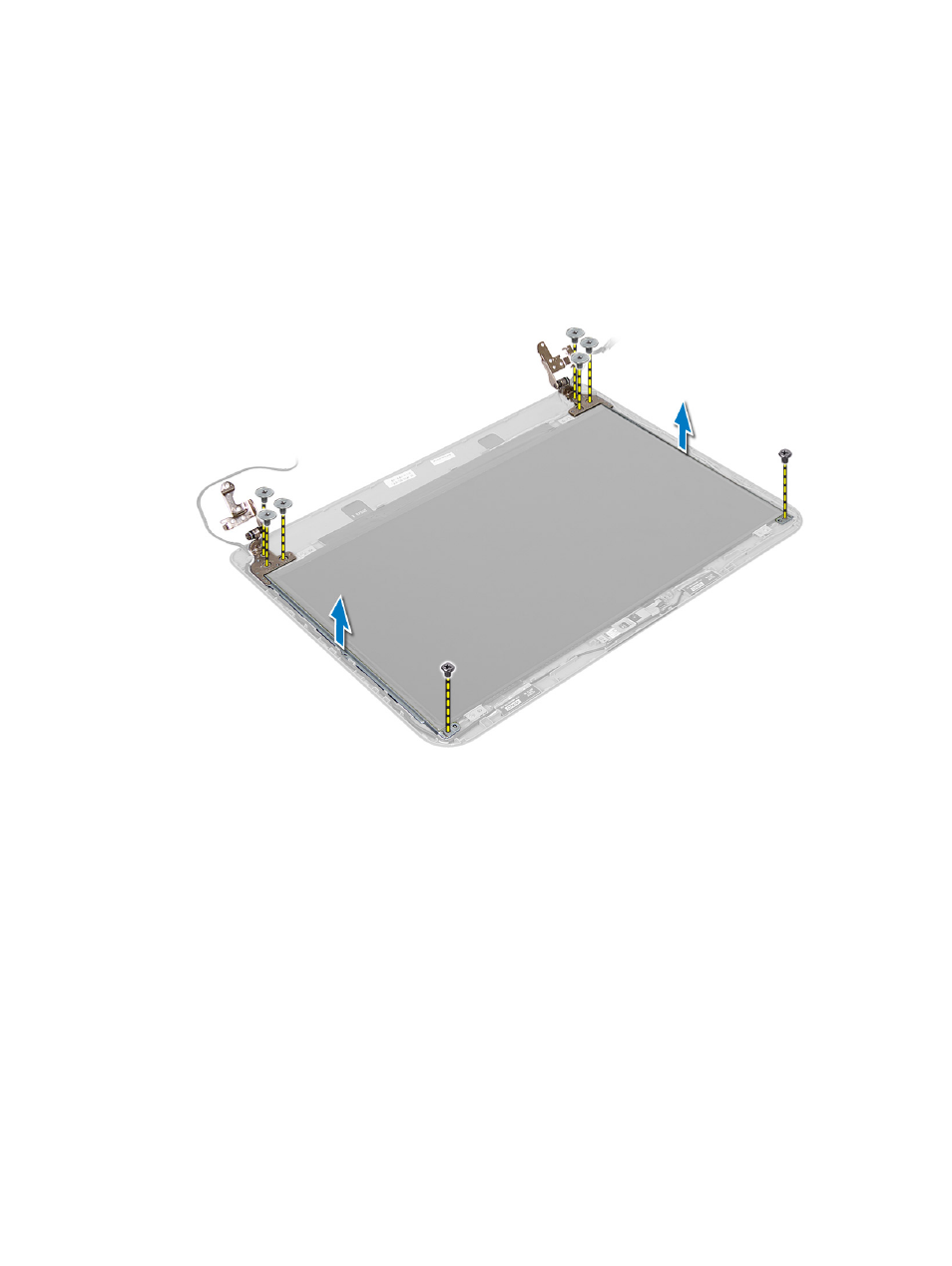

3.
Выверните
винты, которыми шарниры дисплея крепятся к дисплею в сборе. Снимите шарниры дисплея с
панели
дисплея.
Установка
шарниров дисплея
1.
Установите
шарниры дисплея на предназначенное для них место на корпусе компьютера.
2.
Затяните
винты, чтобы прикрепить шарниры дисплея к дисплею в сборе.
3.
Установите
:
a) лицевую панель дисплея
b) дисплей в сборе
c) системную плату
d) упор для рук
e) клавиатуру
f) оптический дисковод
g) жесткий диск
h) модуль памяти
i) плату WLAN
j) cъемную панель
36
