i) карту SD
j) батарею
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
лицевой панели дисплея
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) карту SD
c) cъемную панель
d) модуль памяти
e) плату WLAN
f) жесткий диск
g) оптический дисковод
h) клавиатуру
i) упор для рук
j) системную плату
k) дисплей в сборе
3.

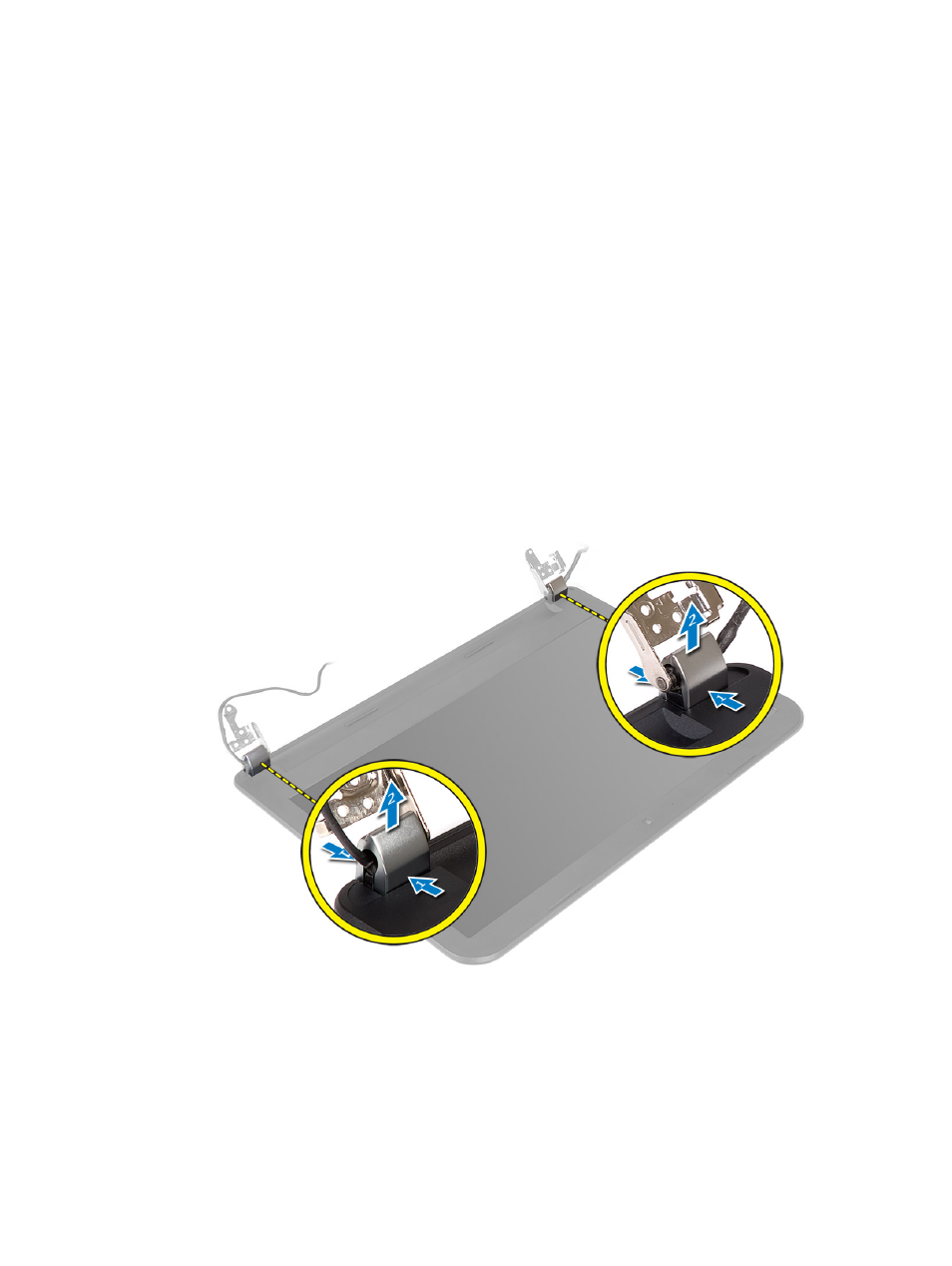

Нажмите
на крышки шарниров сбоку. Приподнимите крышки шарниров и снимите их с компьютера.
4.
С
помощью рычагов, расположенных по краям передней панели дисплея, снимите панель с корпуса
компьютера
.
32
