85
Эксплуатация и техническое обслуживание |
Эксплуатация и техническое
обслуживание
В данном разделе рассматриваются:
S
Схема расположения выводов последовательного кабеля
S
Подробные меню последовательной конфигурации
S
Инструкции по обновлению встроенного программного обеспечения
Схема расположения выводов последовательного
кабеля

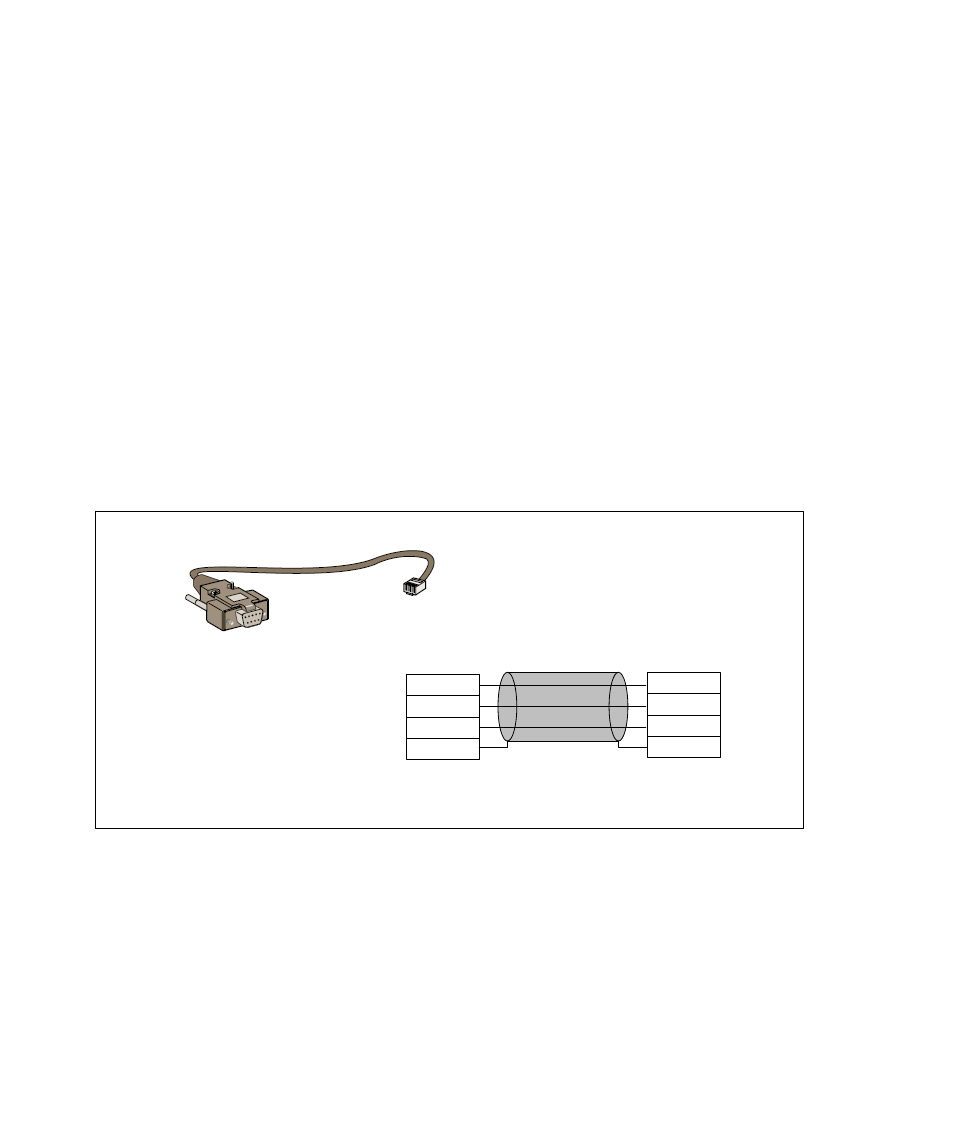

На Рисунок 37 показаны последовательный кабель и вывод.
Гнездовой
разъем DB-9
Штекерный
разъем RJ-45
Гнездовой
разъем DB-9
Штекерный
разъем RJ-45
Корпус
2
3
5
Корпус
3
6
4
Экранирова
нный кабель
Рисунок 37. Последовательный кабель DB-9/RJ-45 и вывод
6
