10
|
Начало работы
Подробная информация о карте
5
1
4
6
2
3
1. Порт Ethernet (10/100BaseT)
2. Светодиодный индикатор ACT (зеленый)
3. Светодиодный индикатор 100M (оранжевый)
4. Порт настройки
5. Светодиодный индикатор данных ИБП (зеленый)
6. Светодиодный индикатор RS232 (оранжевый)

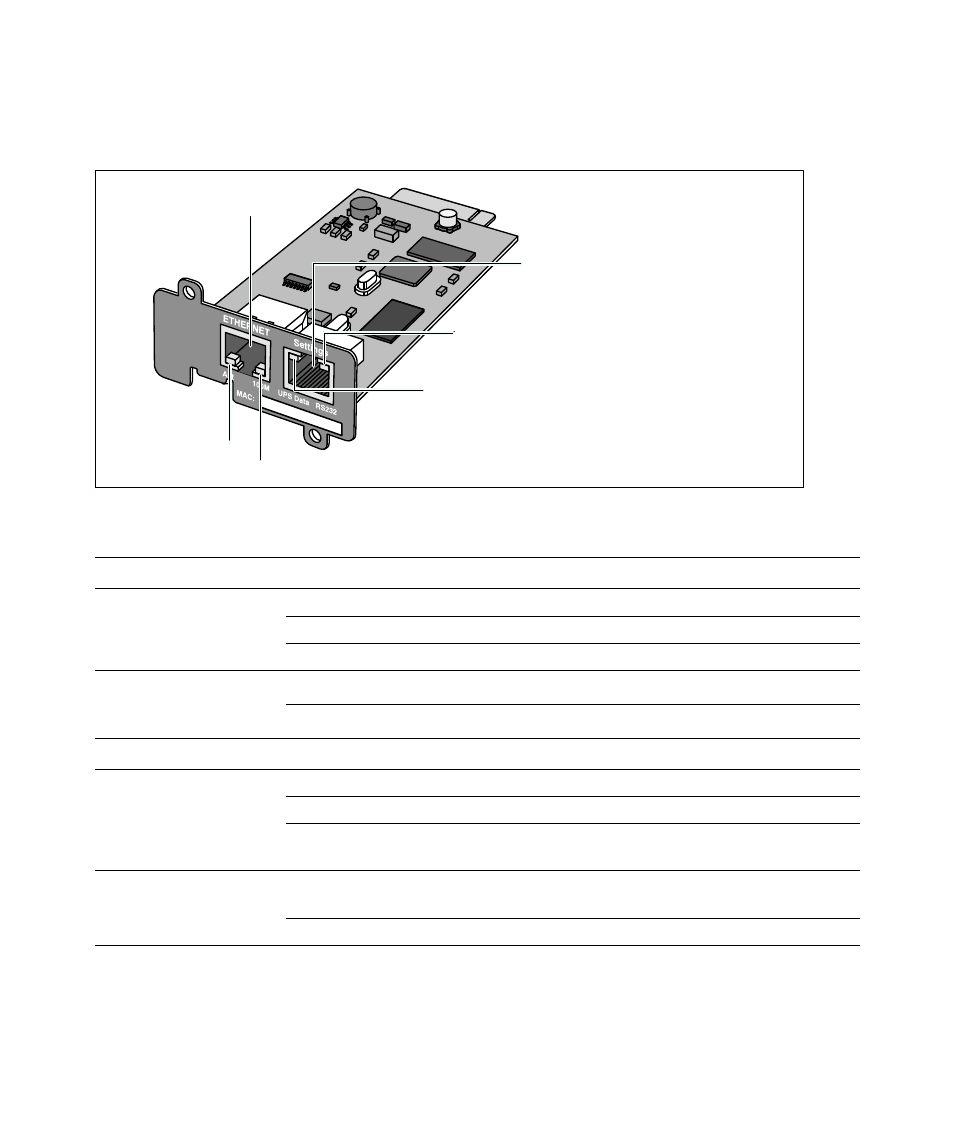

Рисунок 3. карта сетевого управления Dell — Подробная информация
Таблица 1. Описания индикаторов
Порт Ethernet (10/100BaseT)
Светодиодный
индикатор ACT
(зеленый)
Выкл
Карта не соединена с сетью
Вкл
Карта соединена с сетью, активность отсутствует
Мигает
Карта передает / принимает данные
Светодиодный
индикатор 100M
(оранжевый)
Выкл
Порт работает на скорости 10 Мбит/с
Вкл
Порт работает на скорости 100 Мбит/с
Порт настройки
Светодиодный
индикатор данных
ИБП (зеленый)
Выкл
Запуск карты
Вкл
Карта осуществляет обмен данными с ИБП
Мигает
Нормальный режим работы; обмен данными с ИБП
выполняется в нормальном режиме
Светодиодный
индикатор RS232
(оранжевый)
Выкл
Нормальный режим работы; меню конфигурации
неактивно
Вкл
Активировано меню настройки
