Замена мини, Платы, Замена мини -платы – Инструкция по эксплуатации Dell Inspiron 14 Intel (N4020)
Страница 32
9.
Выверните винт
, которым мини-плата крепится к разъему на плате ввода/вывода.
10.
Приподнимите мини
-плату и извлеките ее из разъема на плате ввода/вывода.
Замена мини
-платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Выньте мини
-плату из упаковки.
3.
Вставьте разъем мини
-платы под углом в 45 градусов в соответствующий разъем на плате ввода/вывода.
4.
Нажмите на другой край мини
-платы, чтобы он вошел в разъем на плате ввода/вывода, и вверните обратно винт, которым мини- плата крепится
к плате ввода
/вывода.
5.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей для каждой мини
-платы, поддерживаемой компьютером.

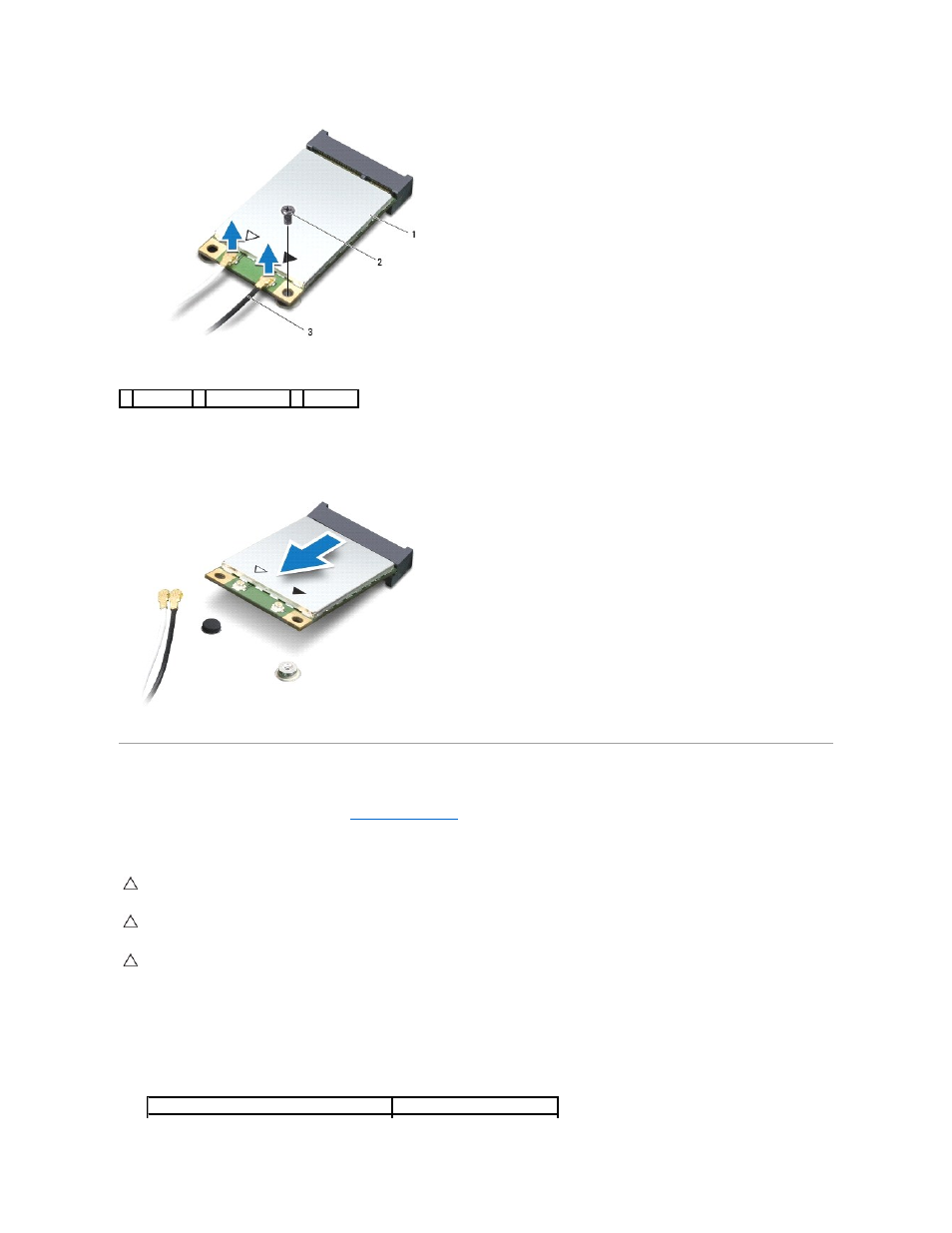

1 мини-плата 2 крепежный винт 3 кабели (2)
ПРЕДУПРЕЖДЕНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если вы будете нажимать слишком сильно, вы
можете повредить разъем
.
ПРЕДУПРЕЖДЕНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется
сопротивление
, проверьте разъемы на плате и на системной плате, и измените направление установки платы.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения мини
-платы никогда не размещайте кабели под платой.
Разъемы на мини
-плате
Схема цветов антенных кабелей
