Установка панели дисплея – Инструкция по эксплуатации Dell Inspiron 14 Intel (N4020)
Страница 20
6.
Приподнимите панель дисплея и снимите ее с крышки дисплея
.
7.
Переверните панель дисплея и положите ее на чистую поверхность
.
8.

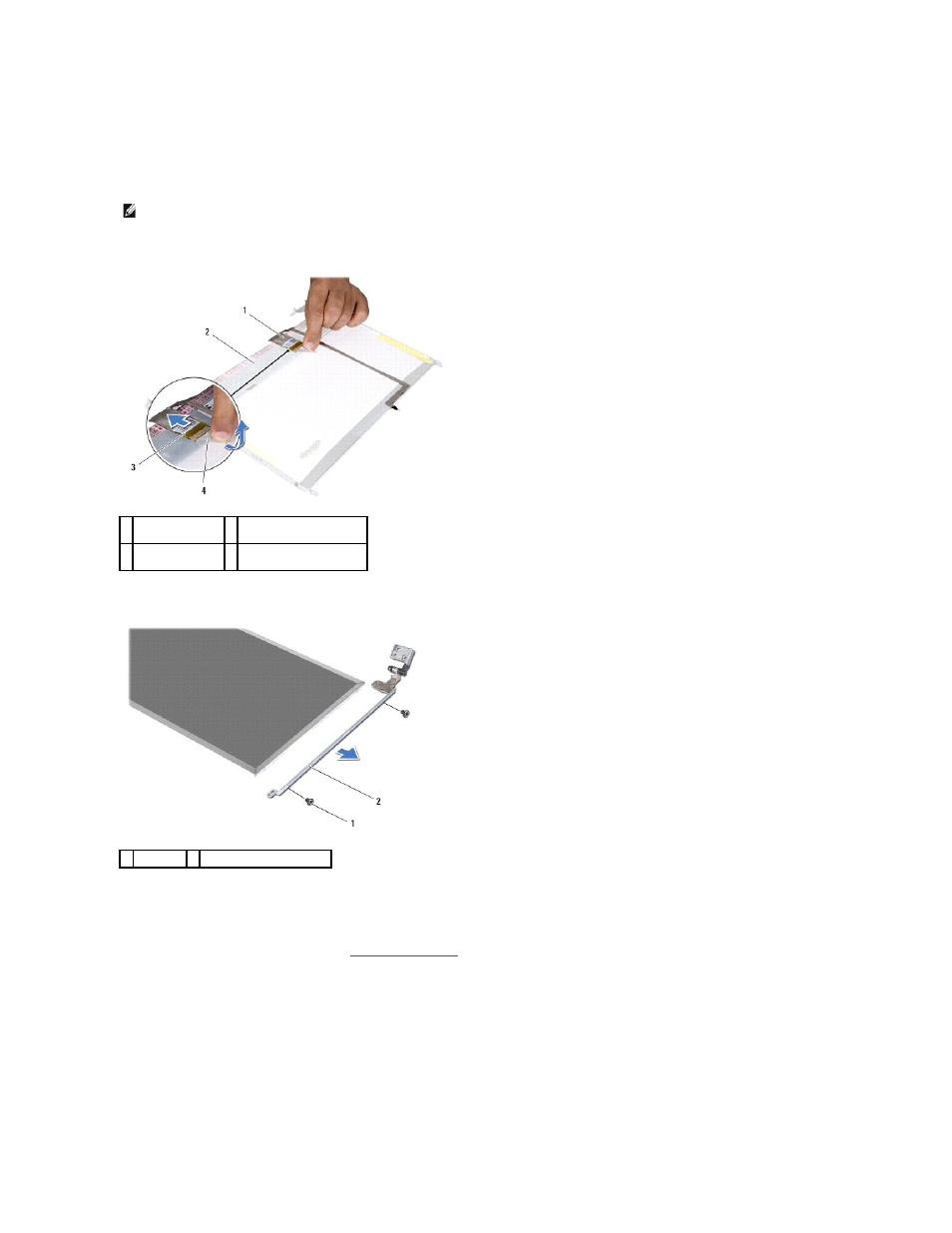

Приподнимите ленту
, которой кабель дисплея крепится к разъему платы дисплея и отсоедините кабель дисплея.
9.
Извлеките кабель камеры
.
10.
Выверните четыре винта
(по два с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
Установка панели дисплея
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Закрутите на место четыре винта
(по два с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
3.
Прикрепите кабель камеры к задней части панели дисплея
.
4.
Подсоедините кабель дисплея к разъему платы дисплея и закрепите его лентой
.
5.
Совместите отверстия для винтов на панели дисплея с резьбовыми отверстиями на крышке дисплея и вверните обратно шесть винтов
.
6.
Подсоедините кабель камеры к разъему на модуле камеры
.
ПРИМЕЧАНИЕ
.
Кабель камеры прикреплен к задней части панели дисплея
.
1 кабель дисплея
2 тыльная сторона панели
дисплея
3 разъем платы
дисплея
4 лента
1 винты (4) 2 скобы панели дисплея (2)
