Dell UPS 2700R - Инструкция (Страница 29)

29
Установка |
2 Установите крышку разъема батарей под кабель МВБ для ослабления натяжения
(см. Рис. 27).
Поверните крышку разъема батарей на бок и установите под кабелем МВБ.

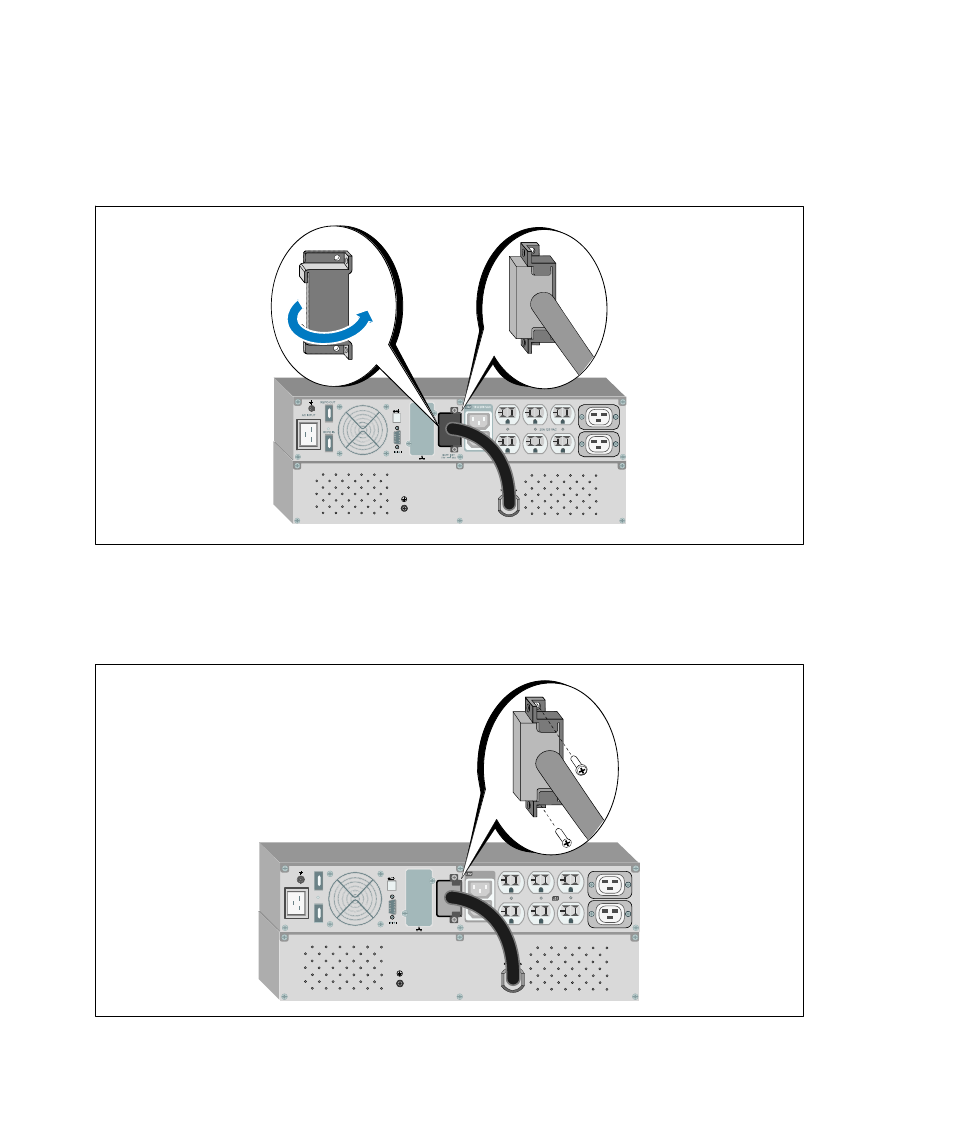

Рис. 27. Установка крышки разъема батарей
3 Подсоедините кабель МВБ к разъему батарей ИБП (см. Рис. 28).
Прикрепите крышку разъема батарей к задней панели ИБП при помощи винтов,
которые вы вынули на этапе 1.
Рис. 28. МВБ Установка только для моделей ИБП 1920-2700 Вт
