20 |
Установка
Отсоедините правый разъем батареи и сместите его таким образом, чтобы он не
мешал.
Выдвиньте блок батарей, используя пластиковые ушки, и извлеките его (см. Рис. 13).

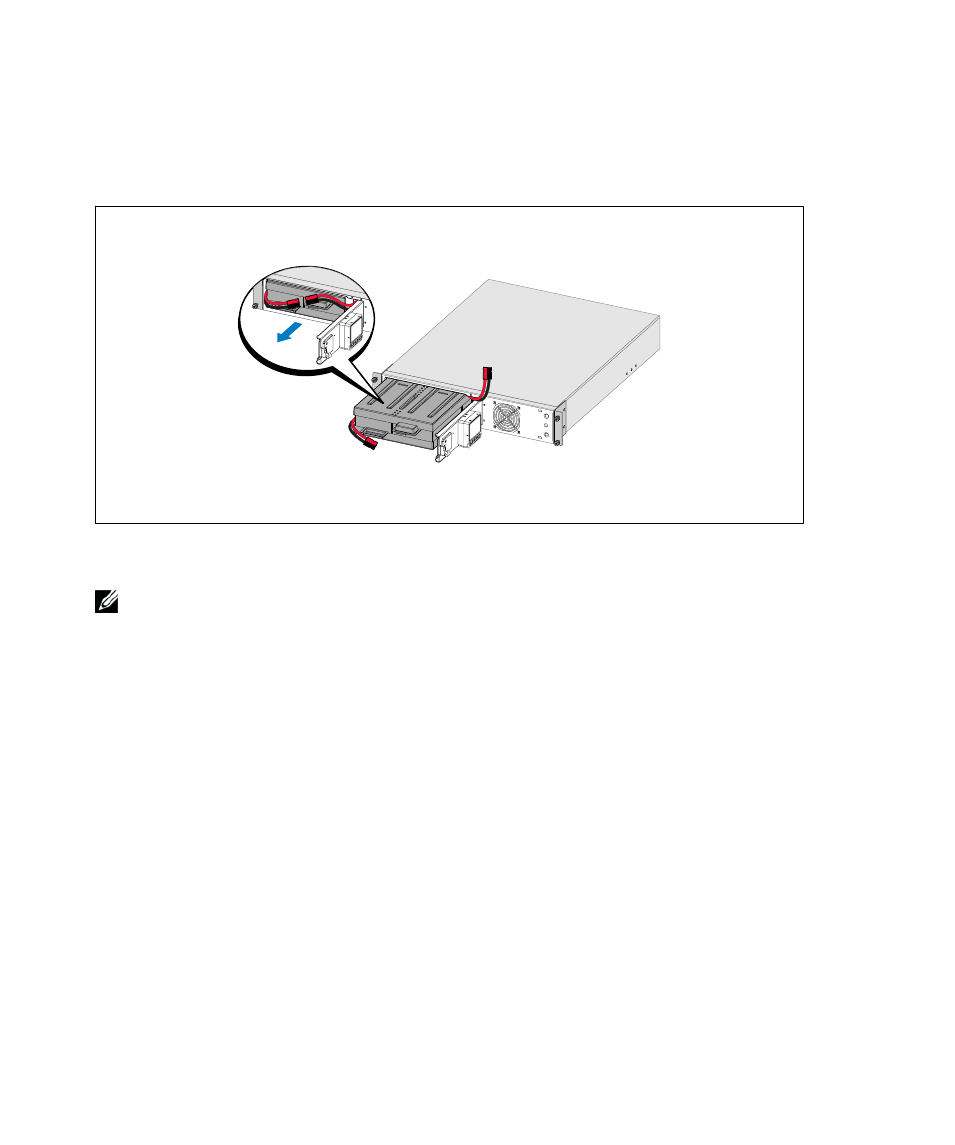

Рис. 13. Извлечение блока батареи
2 В случае установки дополнительных ИБП повторите этап 1 для каждого корпуса.
ПРИМЕЧАНИЕ: Инструкции по работе с блоками с квадратными отверстиями и блоками с
круглыми безрезьбовыми отверстиями одинаковые. Направляющие подходят для обоих
видов блоков. Блок с квадратными отверстиями показан на рисунке.
3 Выберите надлежащие отверстия в направляющих для размещения корпуса в
желаемом месте блока.
Направляющие должны размещаться в нижней части пространства 2U (или 3U для
моделей ИБП 2700/2300 Вт), предназначенного для ИБП или МВБ.
4 Поместите концы правой и левой направляющих меткой FRONT вовнутрь.
