Hdmi, Displayport (dp) – Инструкция по эксплуатации Dell P2714T Multi Touch Monitor with LED
Страница 15
Advertising
О мониторе 15

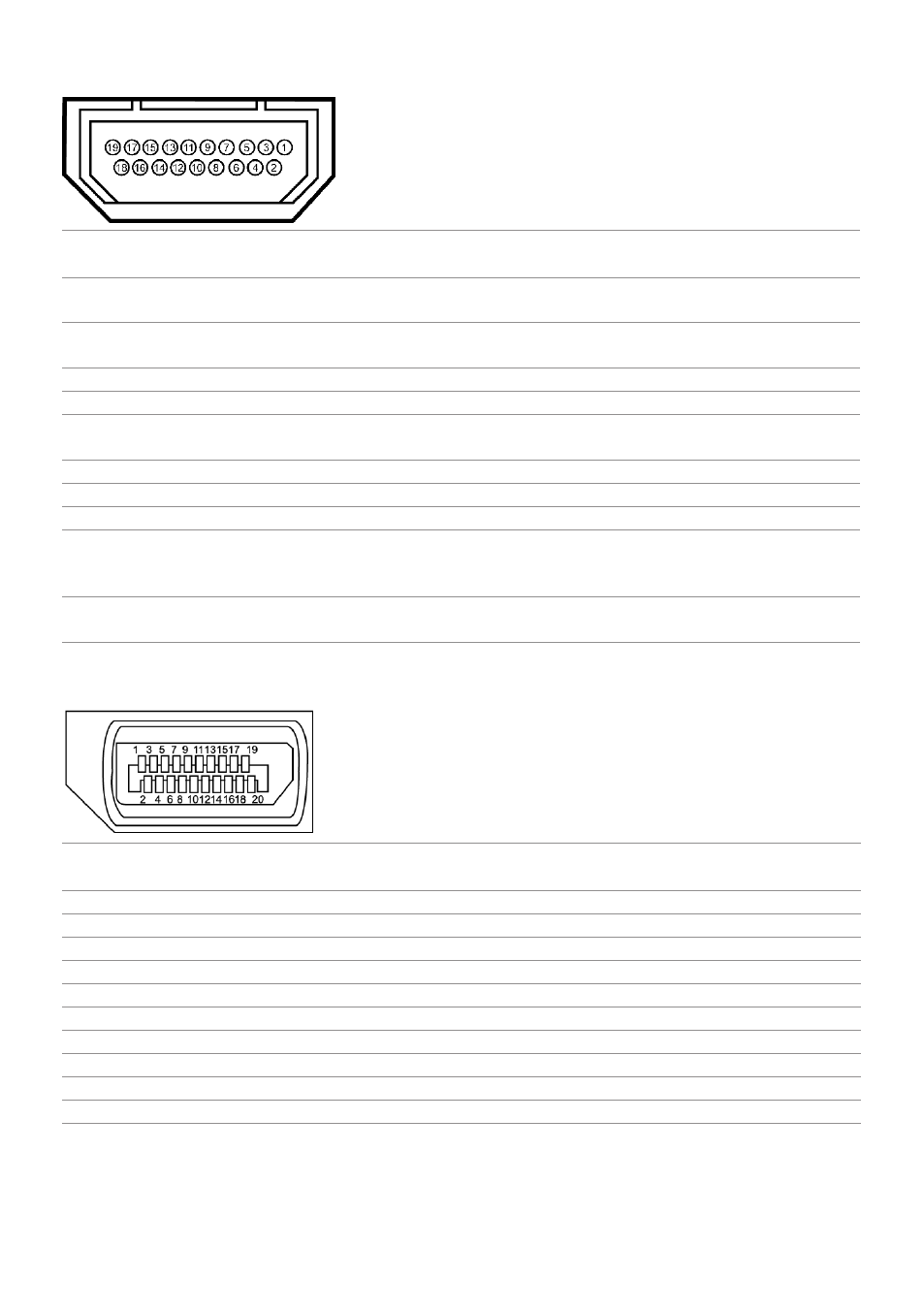

HDMI
Номер
контакта
19-контактный разъем
Номер
контакта
19-контактный
разъем
1
ДАННЫЕ TMDS 2+
11
ЭКРАН ТАКТОВОГО
СИГНАЛА TMDS
2
ЭКРАН ДАННЫХ TDMS 2
12
ТАКТОВЫЙ СИГНАЛ
TMDS–
3
ДАННЫЕ TMDS 2–
13
Плавающий
4
ДАННЫЕ TMDS 1+
14
Плавающий
5
ЭКРАН ДАННЫХ TDMS 1
15
ТАКТОВЫЙ СИГНАЛ DDC
(SDA)
6
ДАННЫЕ TMDS 1–
16
ДАННЫЕ DDC (SDA)
7
ДАННЫЕ TMDS 0+
17
ЗЕМЛЯ
8
ЭКРАН ДАННЫХ TDMS 0
18
ПИТАНИЕ +5 В
9
ДАННЫЕ TMDS 0–
19
ОБНАРУЖЕНИЕ
ГОРЯЧЕГО
ПОДКЛЮЧЕНИЯ
10
ТАКТОВЫЙ СИГНАЛ
TMDS
DisplayPort (DP)
Номер
контакта
20-контактный разъем
Номер
контакта
20-контактный
разъем
1
ML0(p)
11
GND (земля)
2
GND (земля)
12
ML3(n)
3
ML0(n)
13
GND (земля)
4
ML1(p)
14
GND (земля)
5
GND (земля)
15
AUX(p)
6
ML1(n)
16
GND (земля)
7
ML2(p)
17
AUX(n)
8
GND (земля)
18
HPD
9
ML2(n)
19
Питание DP, обратн.
10
ML3(p)
20
+3,3 В, питание DP
