14 О мониторе
Данный монитор соответствует стандарту ENERGY STAR.
ПРИМЕЧАНИЕ.Нулевое потребление энергии в выключенном режиме возможно
только при отсоединении кабеля питания от монитора.
Экранное меню доступно только в обычном рабочем режиме. При нажатии любой
кнопки в режиме-активного выключения отобразится следующее сообщение:

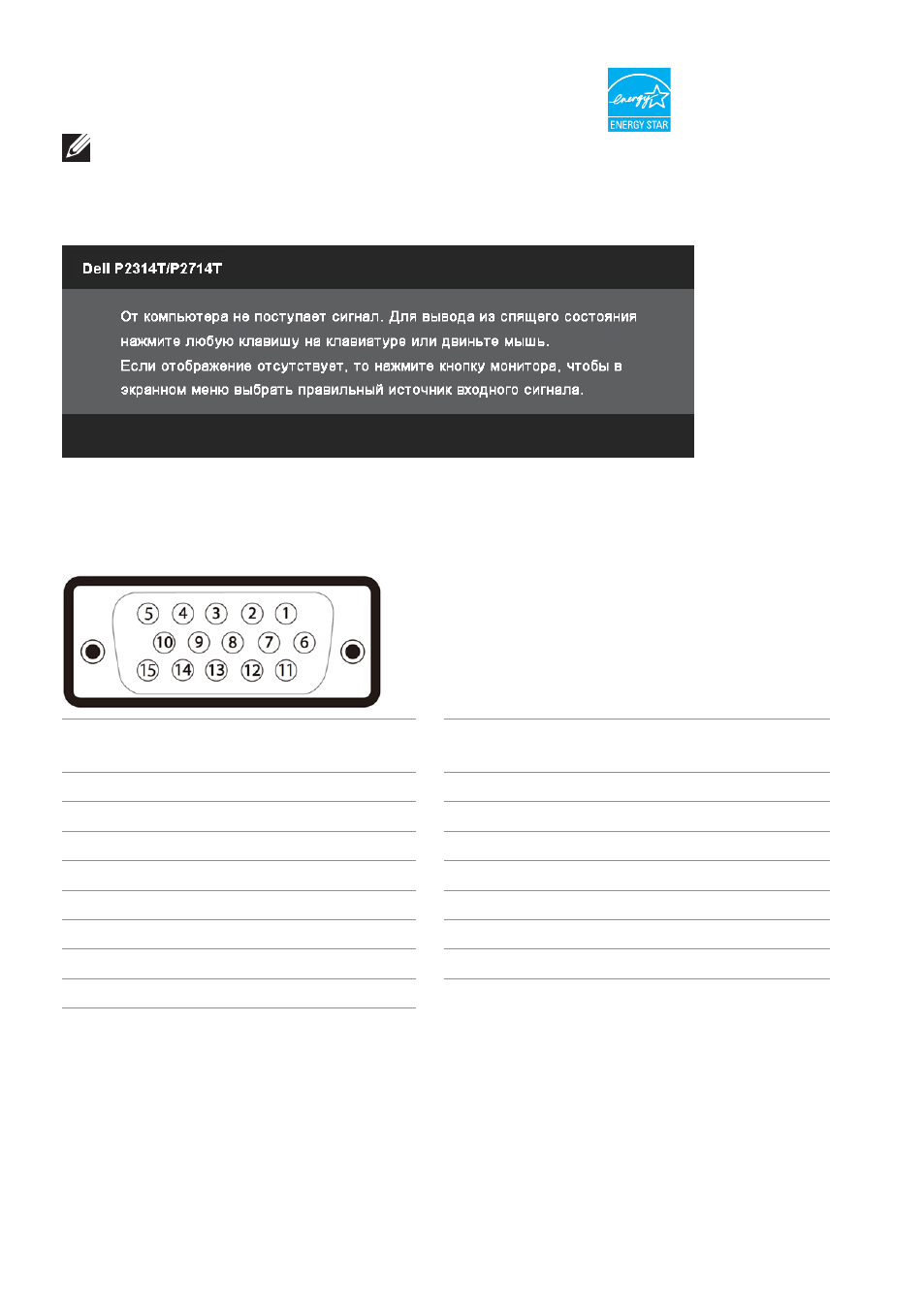

Назначение контактов
VGA
Номер
контакта
15-контактный
разъем
Номер
контакта
15-контактный
разъем
1
Видео – красный
9
От компьютера, 5 В/3,3 В
2
Видео – зеленый
10
GND-sync
3
Видео – синий
11
GND (земля)
4
GND (земля)
12
Данные DDC
5
Самотестирование
13
H-sync
6
GND-R
14
V-sync
7
GND-G
15
Синхронизация DDC
8
GND-B
