Инструкция по эксплуатации Dell Inspiron 519
Страница 5
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
. Смотрите раздел
Снятие крышки корпуса компьютера
.
3.
Извлеките винт
, удерживающий фиксирующую скобу платы.
4.
Приподнимите фиксирующую скобу платы и отложите ее в сторону
, в безопасной место.
5.
Извлеките заглушку
, чтобы открыть слот для платы.
6.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
7.
Совместите плату с разъемом
.
8.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата вошла в слот до конца.
9.
Установите фиксирующую скобу платы
. Смотрите раздел
Установка фиксирующую скобу платы
.
10.
Подсоедините кабели
, которые должны быть подсоединены к плате.
ПРИМЕЧАНИЕ
.
При установке платы
PCI Express в разъем x16 убедитесь, что фиксирующий слот совмещен с фиксирующим выступом.

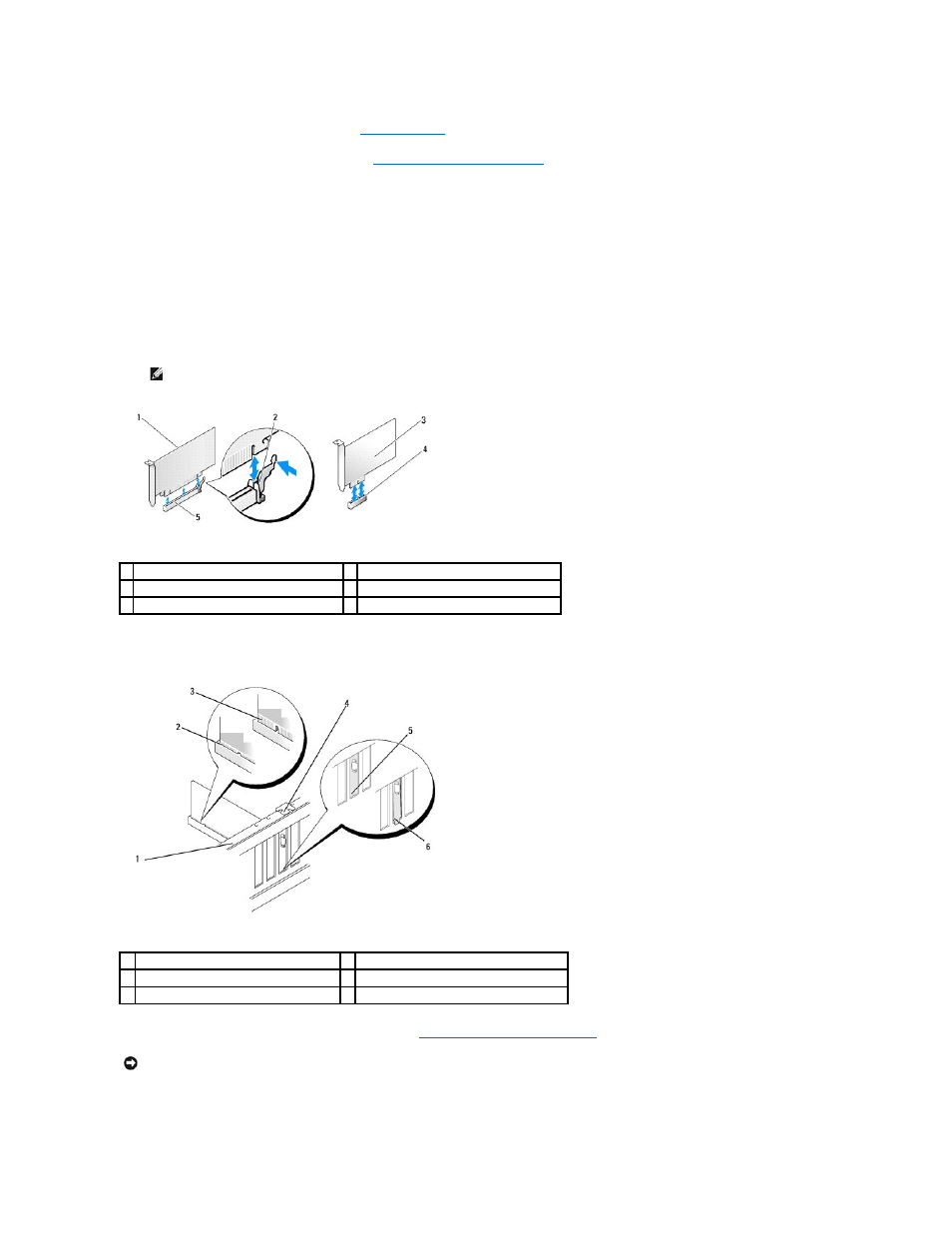

1 16-канальная плата PCI Express
2 лепесток крепления
3 1-канальная плата PCI Express
4 слот для 1-канальной платы PCI Express
5 слот для 16-канальной платы PCI Express
1 направляющая
2 плата, установленная до конца
3 плата, не установленная до конца
4 направляющая
5 скоба внутри слота
6 скоба, выходящая за пределы слота
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или снизу плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
