Установка системной платы
Руководство по обслуживанию Dell™ Inspiron™ 518/519
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Извлеките все платы расширения из системной платы
(см.
Замена платы
PCI/PCI Express
).
4.
Снимите процессор и блок радиатора
(см.
Снятие процессора
).
5.
Извлеките модули памяти
(см.
Установка модуля
(е й) памяти
) и запишите, какой модуль памяти из какого гнезда был извлечен (для каждого
модуля
), чтобы установить модули памяти в те же гнезда после установки платы.
6.
Отсоедините все кабели от системной платы
.
7.
Извлеките восемь винтов из системной платы
.
8.
Приподнимите и извлеките системную плату
.
9.
Правильно расположите системную плату
, совместив отверстия для винтов на системной плате с отверстиями для винтов на корпусе.
10.
Установите восемь винтов
, которые крепят системную плату к корпусу.
11.
Проложите кабели
, извлеченные из системной платы.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Не выполняйте следующие операции
, если вы не знакомы с процедурами снятия и установки аппаратного оборудования.
Неправильное выполнение этих операций может привести к повреждению системной платы
. Информацию о техническом обслуживании см. в
Кратком справочнике
.
ПРЕДУПРЕЖДЕНИЕ
.
Радиатор процессора может очень сильно нагреваться при обычной работе
. Чтобы к нему можно было прикасаться,
должно пройти определенное время после выключения компьютера
.
ВНИМАНИЕ
.
Обратите особое внимание на то
, как проложен и размещен каждый кабель, прежде чем его отсоединять, это позволит уверенно и
правильно проложить кабели
. Неправильно проложенные или отсоединенные кабели могут привести к неполадкам компьютера.

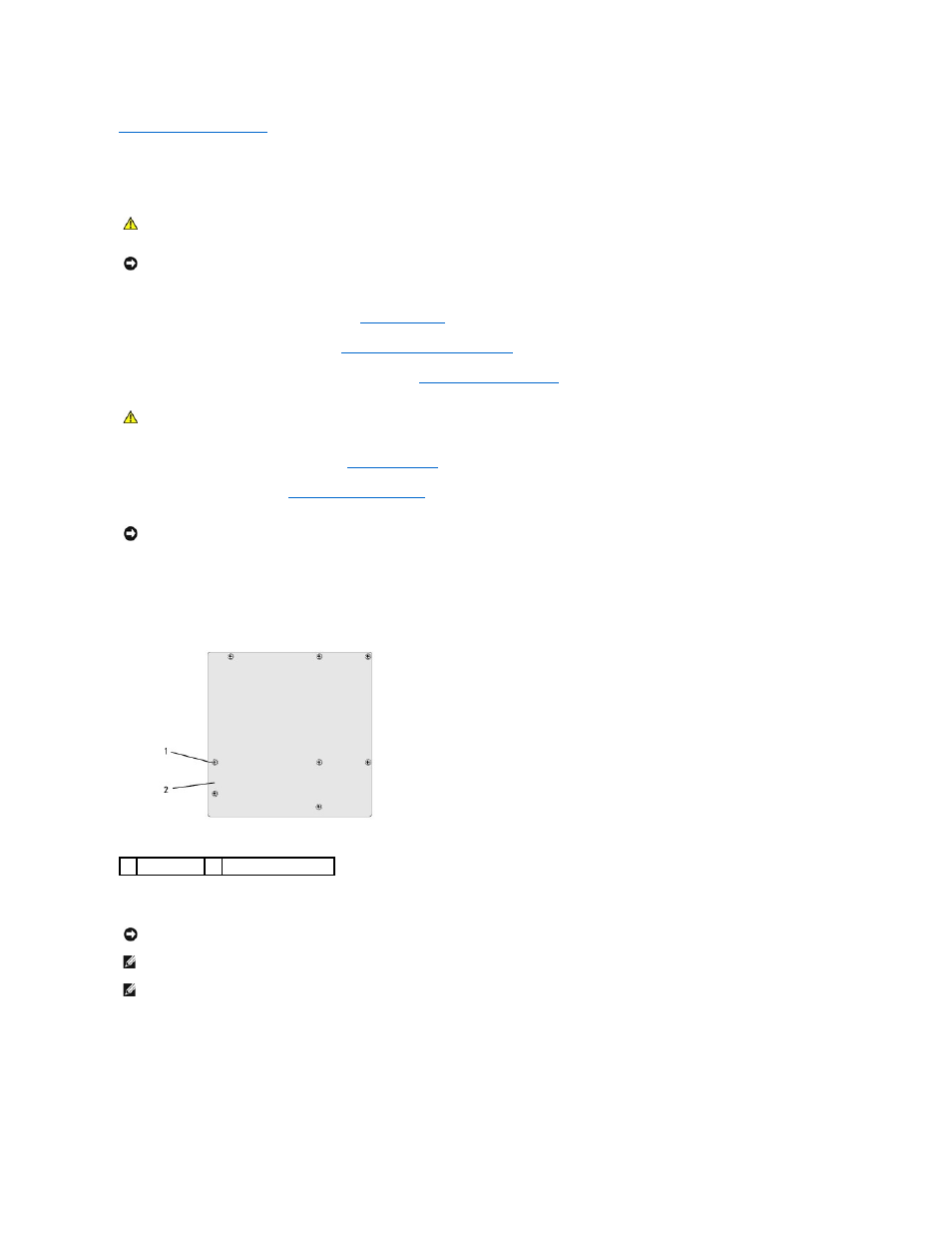

1
винты
(8)
2
системная плата
ВНИМАНИЕ
.
При замене системной платы визуально сравните новую системную плату с существующей и убедитесь
, что деталь годится для
использования
.
ПРИМЕЧАНИЕ
.
Некоторые компоненты и разъемы на системной плате
, устанавливаемой на замену, могут располагаться в других местах по
сравнению с соответствующими разъемами на существующей плате
.
ПРИМЕЧАНИЕ
.
Настройки перемычки на новых системных платах предварительно установлены изготовителем
.
