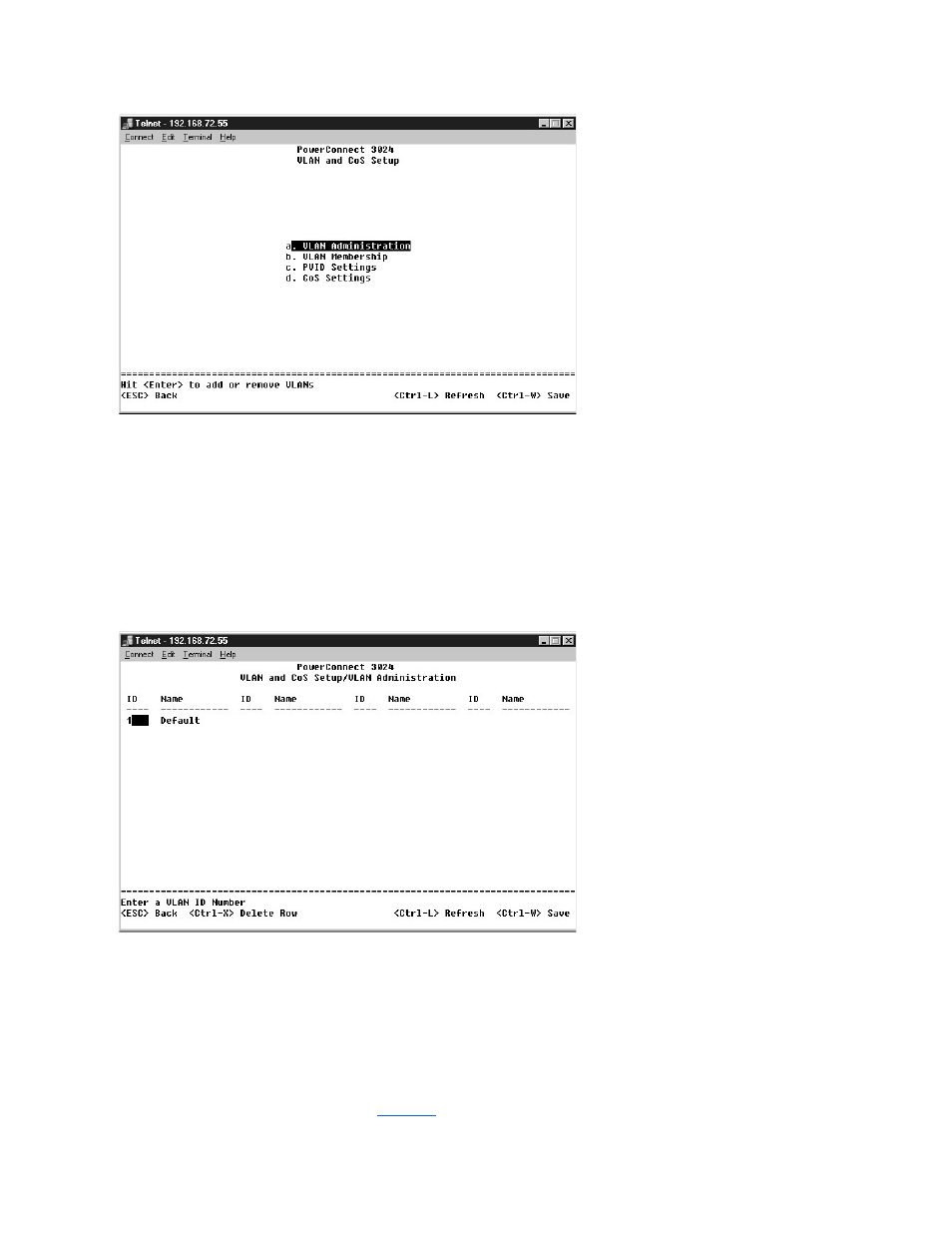

VLAN Administration
Можно добавить до
64 сетей VLAN с уникальными идентификаторами ID и именами. Идентификаторы VLAN ID должны быть в диапазоне от 1 до 4094.
Добавление сети
VLAN
l
Введите уникальный цифровой идентификатор
VLAN ID и нажмите клавишу <Enter>.
l
Введите уникальное имя сети
VLAN и нажмите клавишу <Enter>.
Удаление порта или всей сети
VLAN
Чтобы целиком удалить сеть
VLAN, просто нажмите клавиши <Ctrl><x>, если курсор находится в любом месте соответствующей строки.
Страница
VLAN Membership
Эта матрица позволяет в реальном времени управлять сетями
VLAN в количестве до 64. Чтобы добавить порт к сети VLAN, установите курсор в нужное
место матрицы и переключайте варианты с помощью клавиши пробела
.
l
<U>: Порт входит в сеть VLAN. Все пакеты, передаваемые этим портом, не будут иметь метки с информацией о сети VLAN или классе
обслуживания
(CoS).
l
<T>: Порт входит в сеть VLAN. Все пакеты, передаваемые этим портом, будут иметь метку с информацией о сети VLAN или классе обслуживания
(CoS).
l
<НЕТ ЗНАЧЕНИЯ>: Порт не входит в сеть VLAN. Пакеты, относящиеся к этой сети VLAN, не будут пересылаться через этот порт.
Маркировка сетей
VLAN – это стандарт организации IEEE, который облегчает организацию сетей VLAN в системах с несколькими коммутаторами.
Более подробные сведения можно получить в разделе
Приложение
и в описании стандарта
IEEE Std 802.1Q для виртуальных локальных сетей с
